E文件生成

云端配置(E文件生成协议)

本协议暂不支持通过云端配置。

本地配置(E文件生成协议)

新建通道

新建一个转发通道,协议选择E文件生成协议交互频率为解析(读取)E文件的时间间隔(E文件生成周期请参照下文在规约特征中配置),交互频率建议设置为1000ms,可以适当放大、缩小,然后填写ip地址和端口号(填写对端虚拟IP地址和端口号);

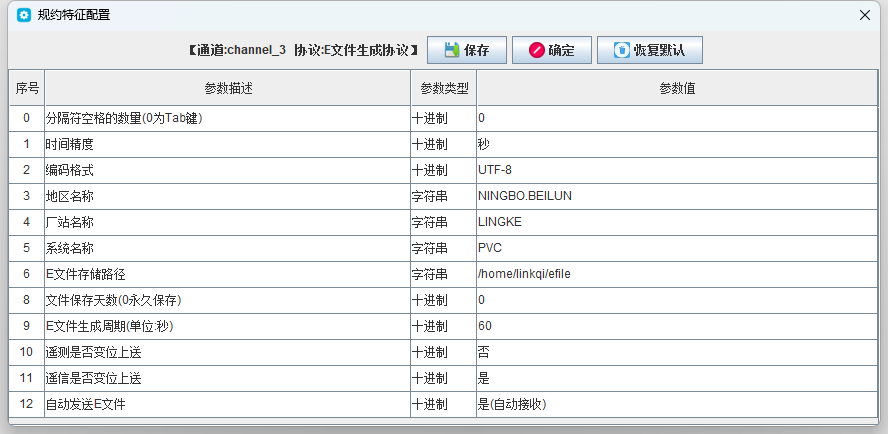

规约特征配置说明如下:

编号 参数描述 说明
0 分隔符空格的数量 0表示用Tab键分隔(默认),1表示1个空格分隔,2表示2个空格分隔,以此类推
1 时间精度 0精确到分钟(默认),1精确到秒,通常保持默认即可
2 编码格式 0表示BGK编码,1表示UTF-8编码(默认),通常保持默认即可
3 地区名称 格式为XX.YY(例如"杭州.滨江"可填写为HZ.BJ),建议使用英文避免编码问题
4 厂站名称 例如"光伏电站"可填写为GF,建议使用英文避免编码问题
5 系统名称 保持默认即可,如非必要请勿修改
6 E文件存储路径 保持默认即可,如非必要请勿修改
8 文件保存天数(0永久保存) 保持默认即可,南瑞文件传输软件会负责删除文件
9 E文件生成周期(单位:秒) 默认60秒,根据测点个数可适当放大、缩小
10 遥测是否变位上送 若为1,则当遥测测点的值发生变化时,立刻生成E文件,默认为0
11 遥信是否变位上送 若为1,则当遥信测点的值发生变化时,立刻生成E文件,默认为1
12 自动发送E文件 若网络结构为常见网络拓扑图1,选择是(自动接收);若网络结构为常见网络拓扑图2,选择否(依赖南瑞软件)

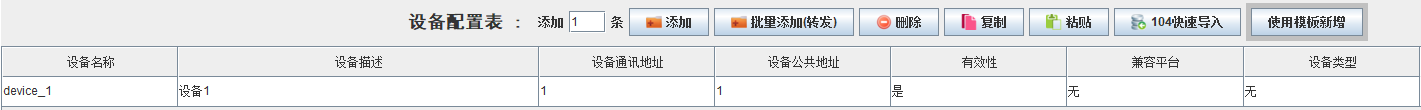

新建设备

设备的参数自定义或保持默认即可,在本驱动中,设备的参数无实际意义。

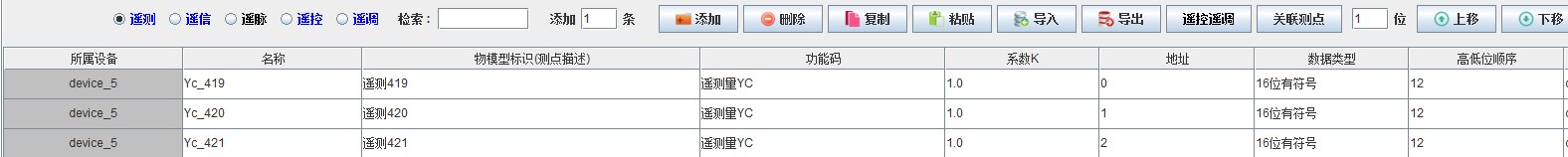

新建测点

点击添加按钮,可以将采集测点选择为转发测点进行转发,转发功能码根据实际情况选择,然后填写测点的地址,其余参数保持默认即可;

注意

测点地址的填写范围为0-65535(含),相同功能码的测点,地址不能重复,不同功能码的测点,地址可以重复;

如果有多个转发设备,不同转发设备下,测点地址也不能重复。

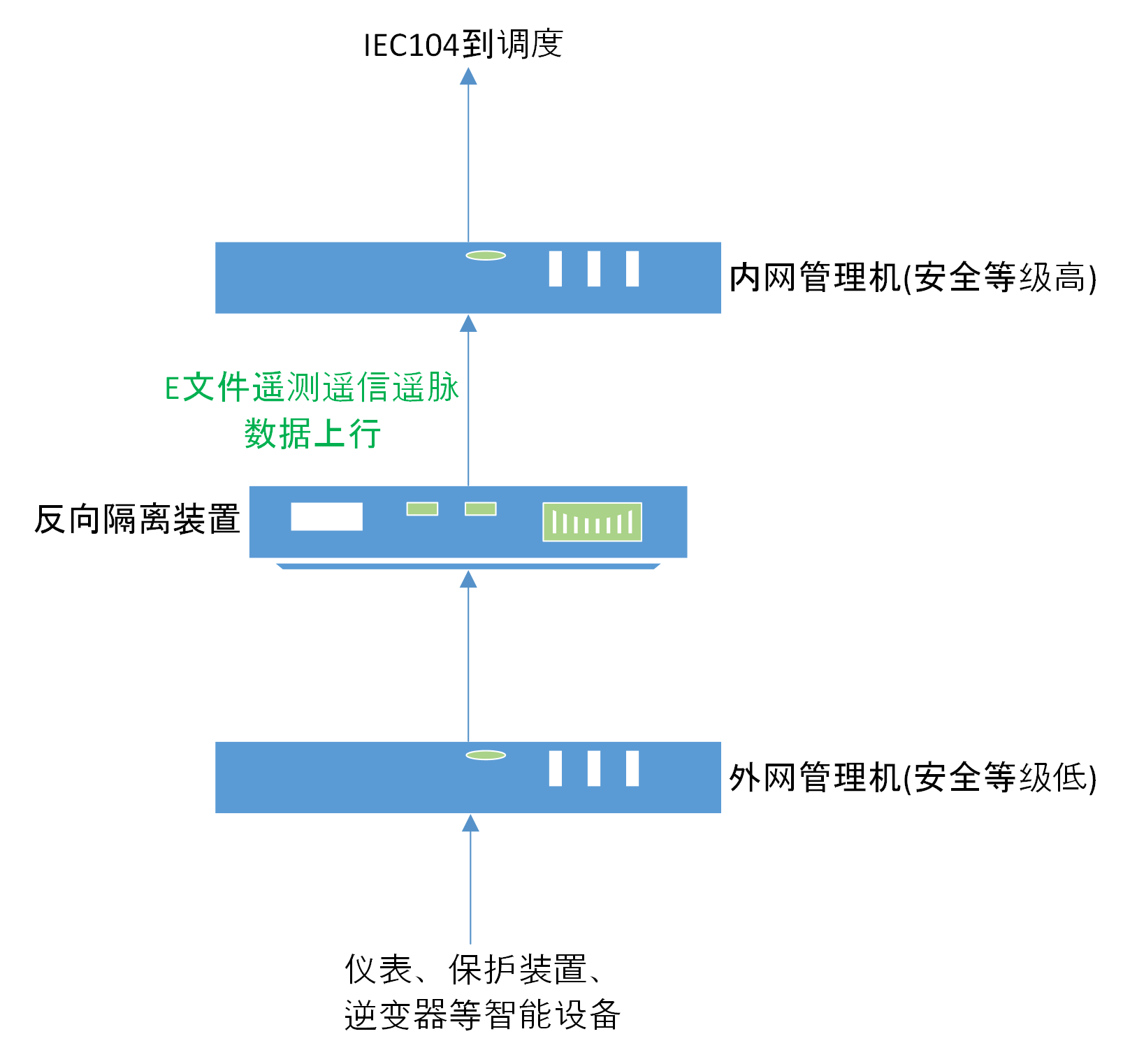

常见网络拓扑图1

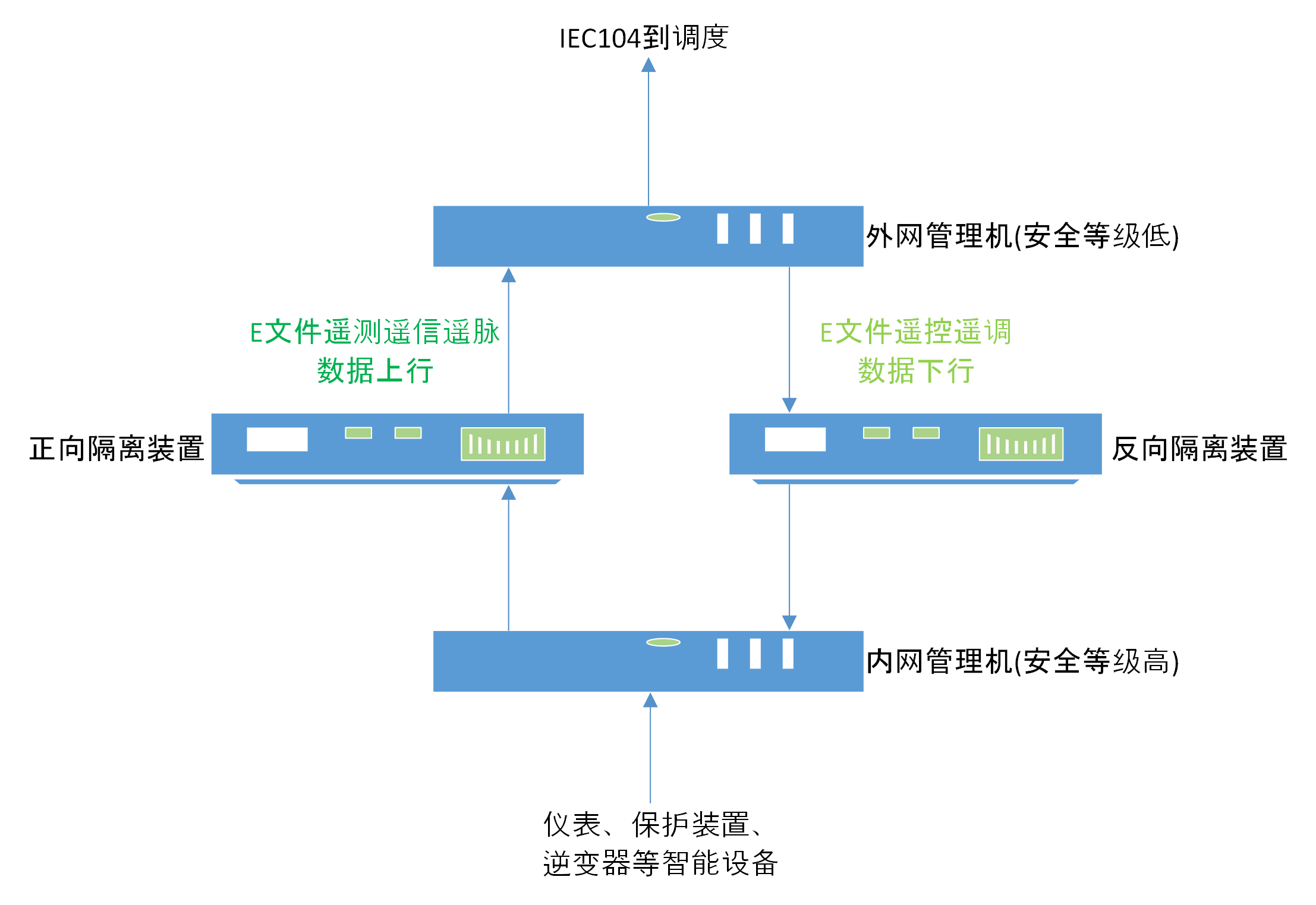

常见网络拓扑图2
