多功能电表DLT698.45-2017¶
云端配置(DLT698.45-2017)¶
新建通道¶

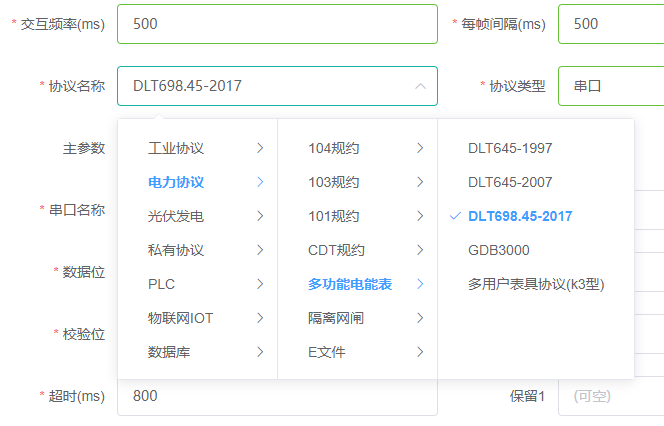

新建一个采集通道，协议选择DLT698.45-2017，本通道的通道地址为客户机地址(即自己的地址)，默认为1，按需修改；
主参数中，波特率选择9600，数据位8，停止位1，校验为偶校验，根据实际情况按需修改；
注意
因为波特率比较小，所以仪表回复数据的时间会比较久，若出现数据采集不到的情况，请调大交互频率(建议1000ms)、每帧间隔(建议1000ms)、超时(建议3000ms-8000ms)后再试；
如果通道监测有报文交互，但是采集不到数据，那么将通道地址设置为160后再试。
新建设备¶

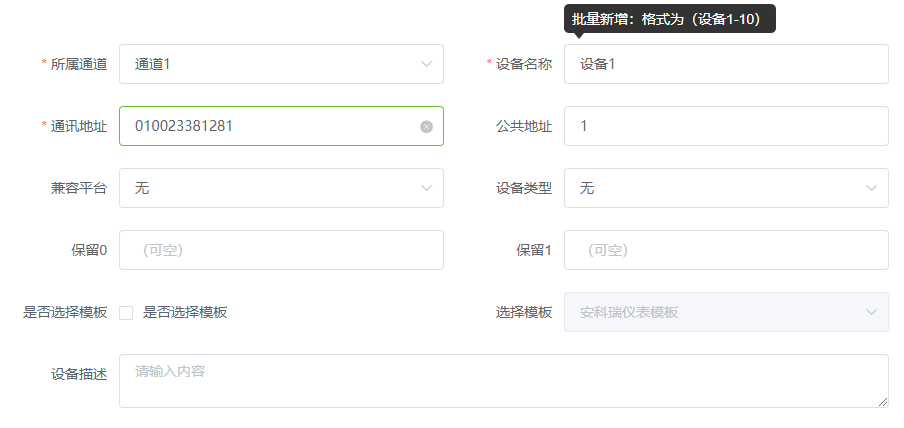

新建一个设备，自定义设备名称，通讯地址填写电表地址，地址长度为12位，不足12位的，高位补0，如下图所示：
提示
若不知道电表的地址，且一条485链路上只有一个电表，那么填写通配地址12个A(AAAAAAAAAAAA)再试。
强烈建议
新建设备时，可以勾选是否选择模板，然后在右侧搜索2017即可选择系统预设的点表模板。
新建测点¶

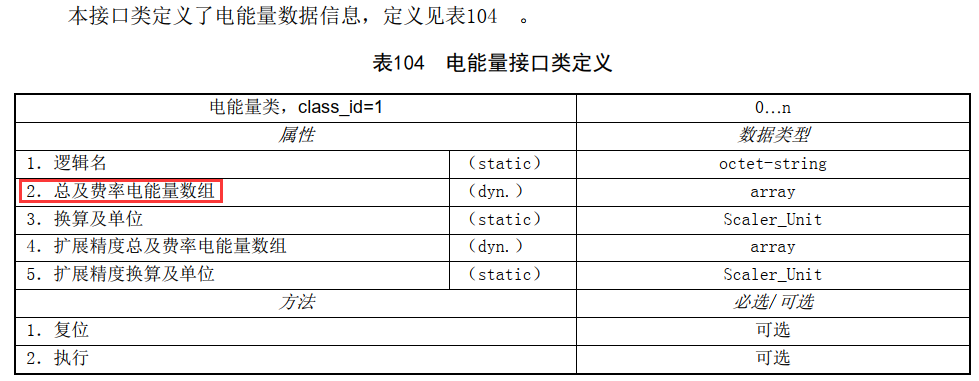

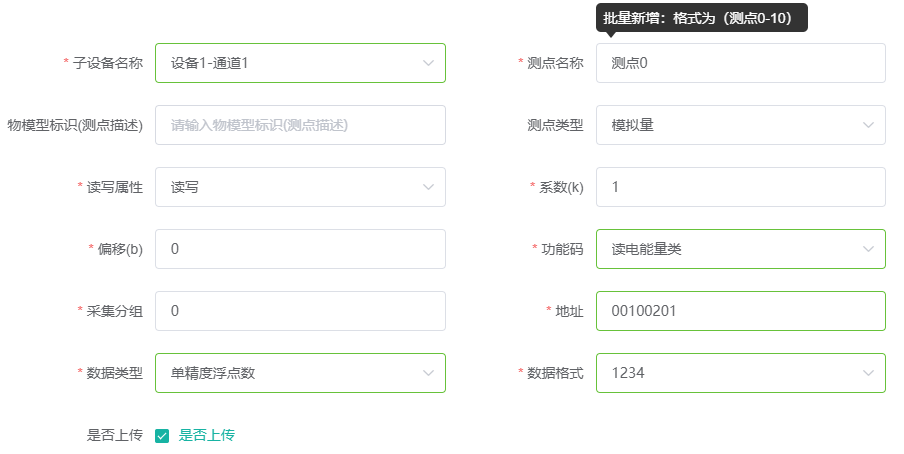

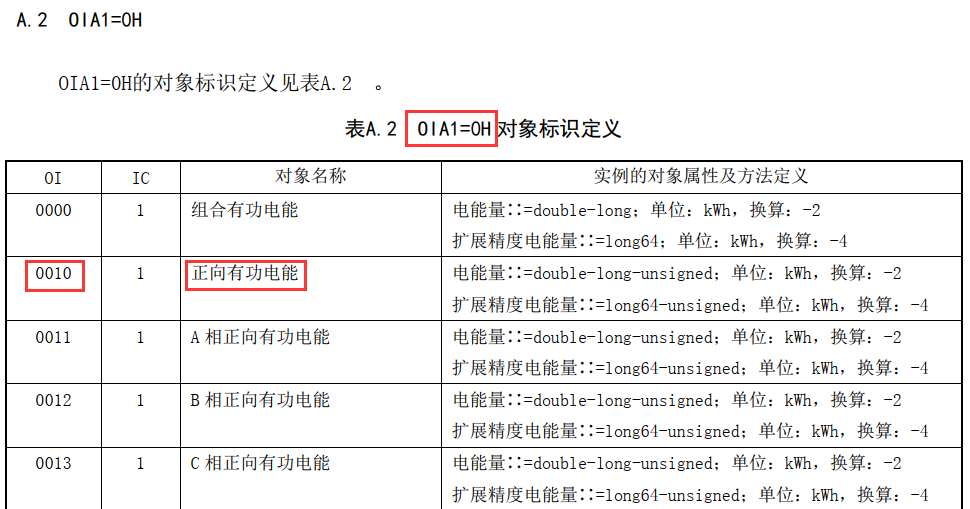

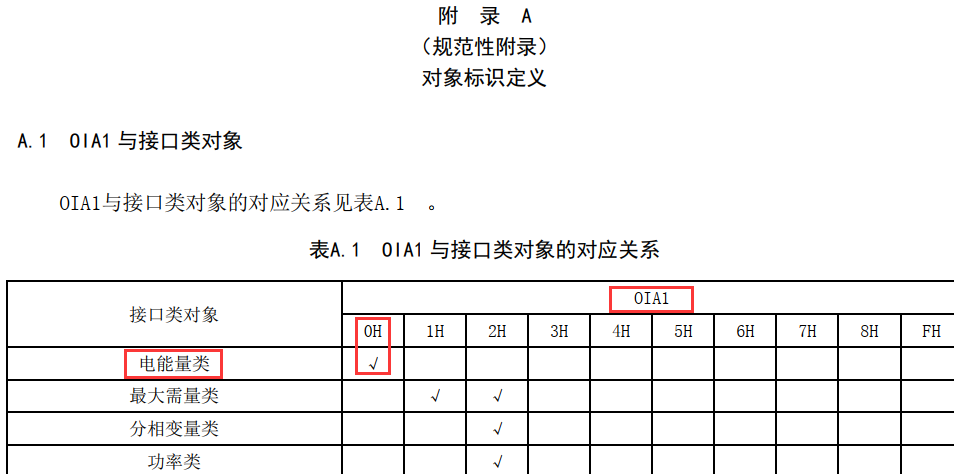

举例采集电表的正向有功总电能，它属于电能量类，查表可知电能量类对象标识为"OIA1"(见图1)，那么再查"OIA1"对应的表A.2(见图2)，得到正向有功电能的OI值为0010；再查电能量接口类定义表(见图3)，可知电能量属性中，总及费率电能量数组的索引为02，再查电能量类属性说明(见图4)可知，第1个数组元素是总电能量，那么索引为01，由此可得正向有功总电能测点地址为00100201(易得正向费率1电能量地址为00100202，依次类推)，测点配置见图5。
本地配置(DLT698.45-2017)¶
新建通道¶

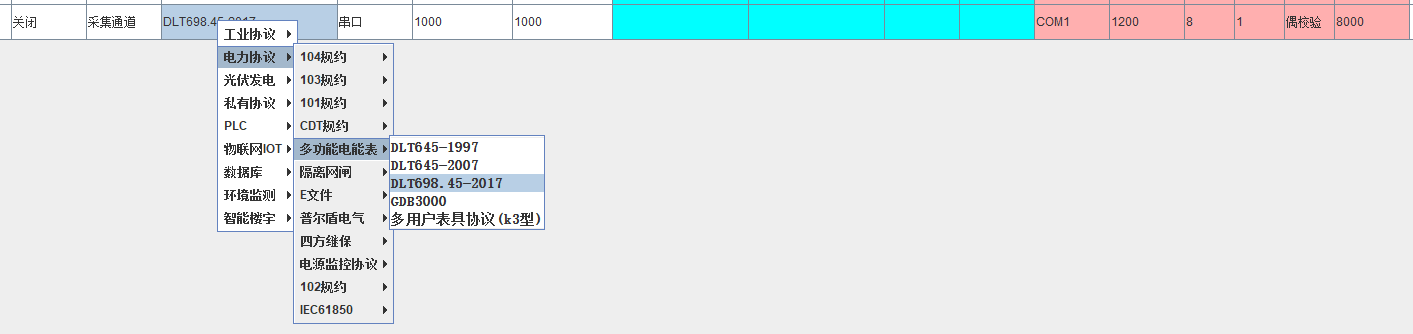

新建一个采集通道，协议选择DLT698.45-2017，本通道的通道地址为客户机地址(即自己的地址)，默认为1，按需修改；
主参数中，波特率选择9600，数据位8，停止位1，校验为偶校验，根据实际情况按需修改；
注意
因为波特率比较小，所以仪表回复数据的时间会比较久，若出现数据采集不到的情况，请调大交互频率(建议1000ms)、每帧间隔(建议1000ms)、超时(建议3000ms-8000ms)后再试；
如果通道监测有报文交互，但是采集不到数据，那么将通道地址设置为160后再试。
新建设备¶
新建一个设备，自定义设备名称，通讯地址填写电表地址，地址长度为12位，不足12位的，高位补0，如下图所示：
提示
若不知道电表的地址，且一条485链路上只有一个电表，那么填写通配地址12个A(AAAAAAAAAAAA)再试。
新建测点¶
举例采集电表的正向有功总电能，它属于电能量类，查表可知电能量类对象标识为"OIA1"(见图1)，那么再查"OIA1"对应的表A.2(见图2)，得到正向有功电能的OI值为0010；再查电能量接口类定义表(见图3)，可知电能量属性中，总及费率电能量数组的索引为02，再查电能量类属性说明(见图4)可知，第1个数组元素是总电能量，那么索引为01，由此可得正向有功总电能测点地址为00100201(易得正向费率1电能量地址为00100202，依次类推)，测点配置见图5。
提示
点击下载点表模板：电能表DLT698.45-2017点表(含三相数据)
常用数据地址¶
-
电能量类：
属性名称 对象标识(OI) 属性编号 属性内元素索引 转换为地址 组合有功总电能 0000 02 01 00000201 组合有功尖电能 0000 02 02 00000202 组合有功峰电能 0000 02 03 00000203 组合有功平电能 0000 02 04 00000204 组合有功谷电能 0000 02 05 00000205 正向有功总电能 0010 02 01 00100201 正向有功尖电能 0010 02 02 00100202 正向有功峰电能 0010 02 03 00100203 正向有功平电能 0010 02 04 00100204 正向有功谷电能 0010 02 05 00100205 反向有功总电能 0020 02 01 00200201 反向有功尖电能 0020 02 02 00200202 反向有功峰电能 0020 02 03 00200203 反向有功平电能 0020 02 04 00200204 反向有功谷电能 0020 02 05 00200205 -
分相变量类：
属性名称 对象标识(OI) 属性编号 属性内元素索引 转换为地址 A相电压 2000 02 01 20000201 B相电压 2000 02 02 20000202 C相电压 2000 02 03 20000203 A相电流 2001 02 01 20010201 B相电流 2001 02 02 20010202 C相电流 2001 02 03 20010203 -
功率类：
属性名称 对象标识(OI) 属性编号 属性内元素索引 转换为地址 总有功功率 2004 02 01 20040201 A相有功功率 2004 02 02 20040202 B相有功功率 2004 02 03 20040203 C相有功功率 2004 02 04 20040204 总无功功率 2005 02 01 20050201 A相无功功率 2005 02 02 20050202 B相无功功率 2005 02 03 20050203 C相无功功率 2005 02 04 20050204 总视在功率 2006 02 01 20060201 A相视在功率 2006 02 02 20060202 B相视在功率 2006 02 03 20060203 C相视在功率 2006 02 04 20060204 总功率因数 200A 02 01 200A0201 A相功率因数 200A 02 02 200A0202 B相功率因数 200A 02 03 200A0203 C相功率因数 200A 02 04 200A0204 -
数据变量类：
属性名称 对象标识(OI) 属性编号 属性内元素索引 转换为地址 频率 200F 02 00 200F0200 表内温度 2010 02 00 20100200
