E文件解析¶
云端配置(E文件解析协议)¶
本协议暂不支持通过云端配置。
本地配置(E文件解析协议)¶
新建通道¶

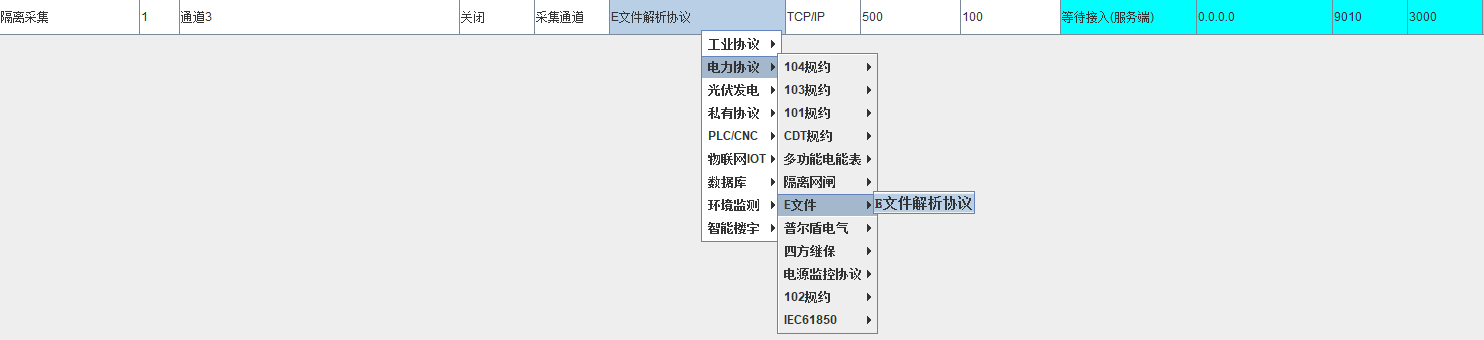

新建一个采集通道,协议选择E文件解析协议,然后填写ip地址为0.0.0.0,端口号以实际情况为准,其余参数默认即可;

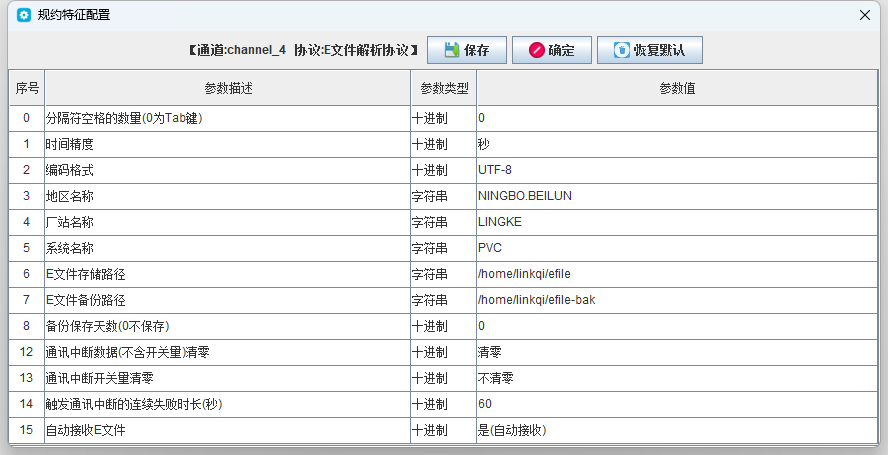

编号 | 参数描述 | 说明 |
---|---|---|
0 | 分隔符空格的数量 | 0表示用Tab键分隔(默认),1表示1个空格分隔,2表示2个空格分隔,以此类推 |
1 | 时间精度 | 0精确到分钟(默认),1精确到秒,通常保持默认即可 |
2 | 编码格式 | 0表示BGK编码,1表示UTF-8编码(默认),通常保持默认即可 |
3 | 地区名称 | 格式为XX.YY(例如"杭州.滨江"可填写为HZ.BJ),建议使用英文避免编码问题 |
4 | 厂站名称 | 例如"光伏电站"可填写为GF,建议使用英文避免编码问题 |
5 | 系统名称 | 保持默认即可,如非必要请勿修改 |
6 | E文件存储路径 | 保持默认即可,如非必要请勿修改 |
7 | E文件备份路径 | 保持默认即可,如非必要请勿修改 |
8 | 备份保存天数(0不保存) | 保持默认即可,如非必要请勿修改 |
15 | 自动发送E文件 | 若网络结构为常见网络拓扑图1,选择是(自动接收);若网络结构为常见网络拓扑图2,选择否(依赖南瑞软件) |
新建设备¶

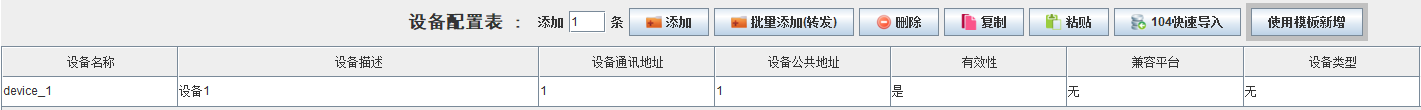

设备的参数自定义或保持默认即可,在本驱动中,设备的参数无实际意义。
新建测点¶

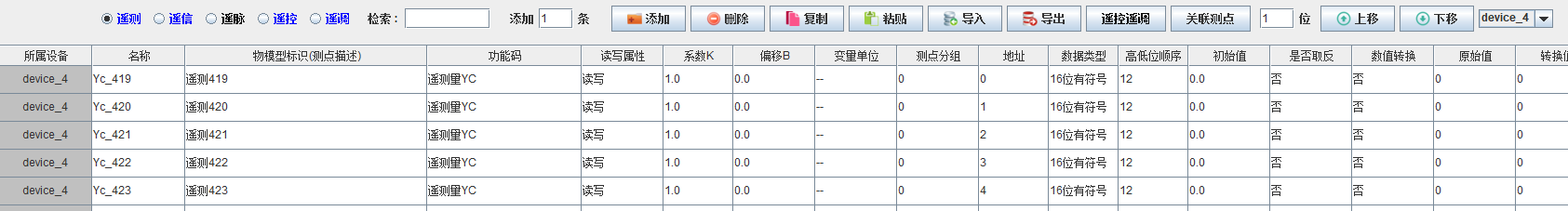

新建一个采集测点, 测点功能码的选择必须和配置E文件生成协议时被转发的测点功能码相一致,同样的,测点地址的填写也必须一致,其余参数保持默认即可。
注意
测点地址的填写范围为0-65535(含),相同功能码的测点,地址不能重复,不同功能码的测点,地址可以重复;
如果有多个转发设备,不同转发设备下,测点地址也不能重复。
