104从站转发¶
云端配置(104从站转发)¶
新建通道¶

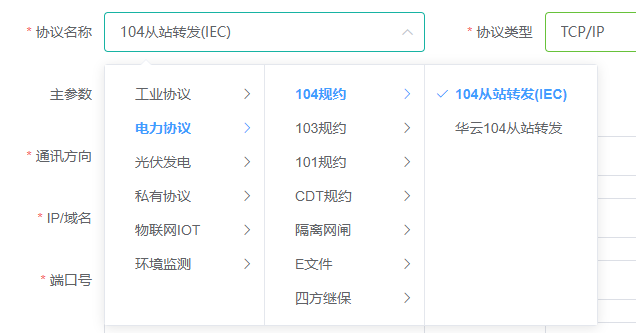

新建一个转发通道，协议选择104从站转发(IEC)，通道地址填写本104从站的RTU地址，主参数中，IP地址填写0.0.0.0，端口号填2404，通讯方向选择等待接入(服务端)；
提示
通讯方向通常都是等待接入，以实际情况为准可选主动连接。
注意
RTU地址在以下2种情况下使用转发设备的通讯地址:
-
存在多个转发设备时.
-
只有一个转发设备，且通道地址等于1时。

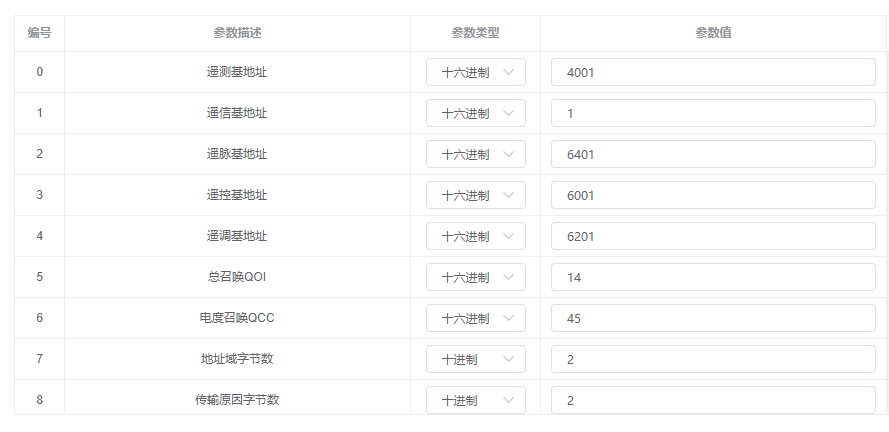

规约特征中可以配置104协议相关参数以及IP白名单等，参数详解见下表(简单参数不再赘述)。
| 编号 | 参数描述 | 说明 |
|---|---|---|
| 10 | 测试帧间隔 | 设置为0则不主动发送测试帧 |
| 12 | 遥信类型 | 1单点遥信信息， 3双点遥信信息 |
| 13 | SOE类型 | 30带长时标的单点信息，31带长时标的双点信息 |
| 14 | 变化遥信是否带时标 | 只有打开该选项(参数值为1)，变化遥信(SOE)才会带时标 |
| 16 | 循环数据周期 | 即使主站不召唤数据，也会以该周期定时发送全量数据 |
| 17 | 是否循环数据上送 | 填0关闭，填1开启，则使得编号为16的参数生效 |
| 20 | 是否发送初始化帧 | 仅在通道主参数通讯方向为主动连接时生效 |
新建设备¶

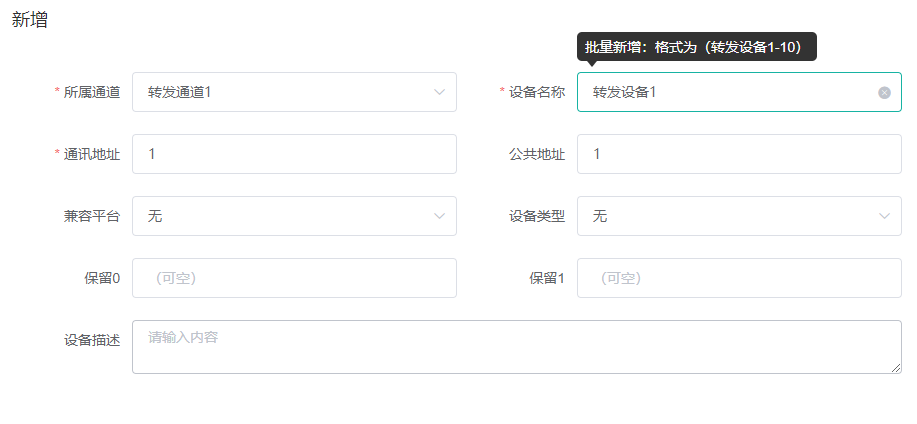

当只有一个主站来采集，且只有一份转发表时，设备的参数保持默认无需修改，无实际意义；

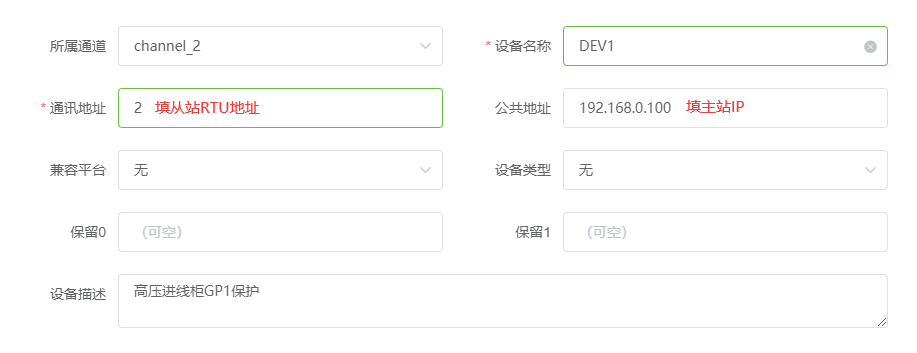

当有多个主站来采集，且监听的IP地址和端口号相同，且转发点表不同时，在设备的通讯地址填写从站RTU地址，设备的公共地址填写主站IP，此时会根据连入主站的IP自适应不同设备下的转发点表进行转发；
例如，主站A(192.168.0.100)和主站B(192.168.0.101)都连接本网关的192.168.0.177:2404进行数据采集，且他们的转发点不同，那么建两个转发设备，公共地址分别对应两个主站的IP地址。
新建测点¶

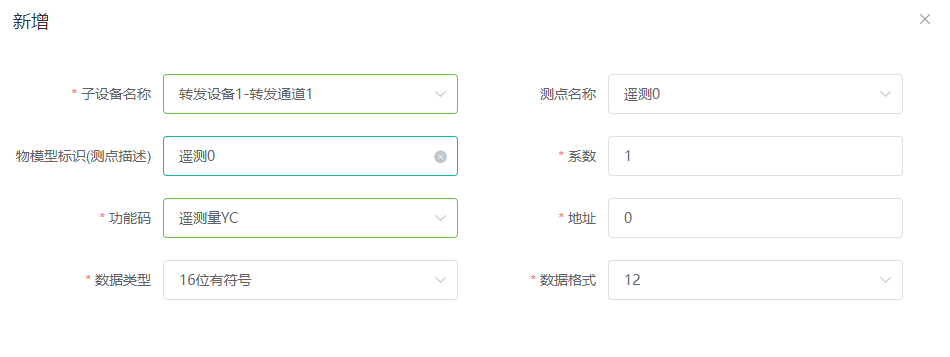

举例转发一个遥测点，其104寄存器地址为4001H，新建一个测点，功能码选择遥测量YC，地址填0(即4001H减去104遥测基地址4001H)，数据类型与数据格式保持默认即可(统一转出类型为短浮点型)。
提示
转发不同类型(单点、双点、长时标)的遥信点时，相关配置见规约特征。
本地配置(104从站转发)¶
新建通道¶

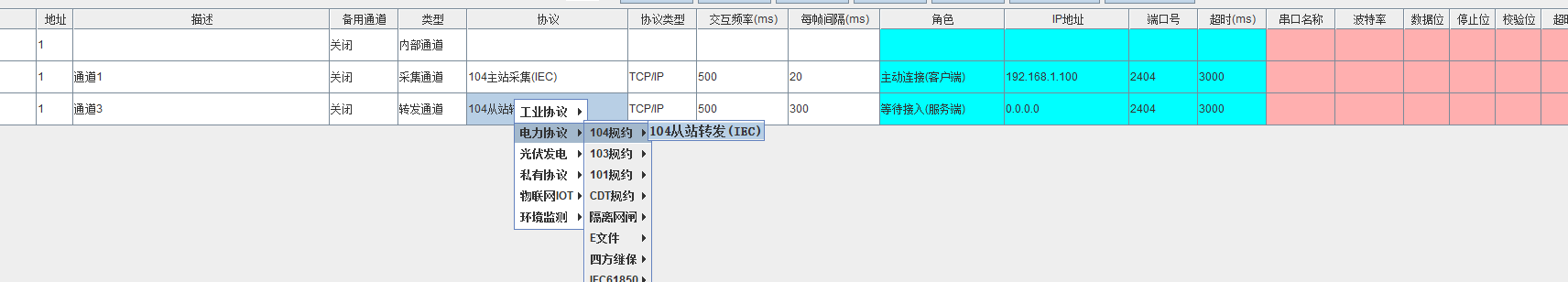

新建一个转发通道，协议选择104从站转发(IEC)，通道地址填写本104从站的RTU地址，主参数中，IP地址填写0.0.0.0，端口号填2404，通讯方向(即角色)选择等待接入(服务端)；
提示
通讯方向(即角色)通常都是等待接入，以实际情况为准可选主动连接。

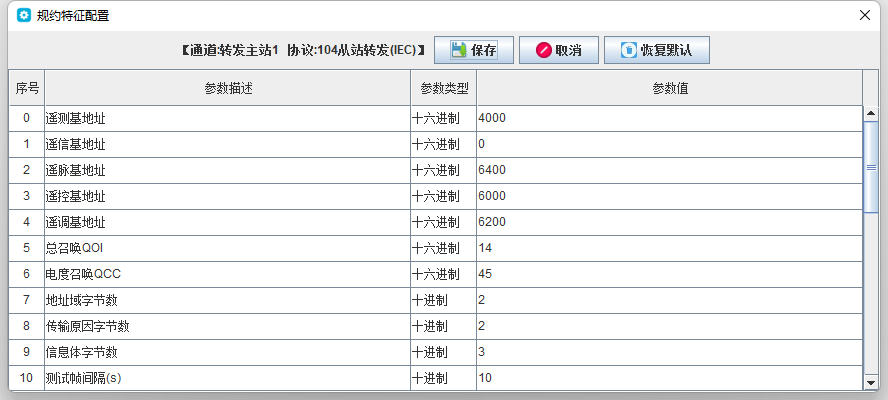

规约特征中可以配置104协议相关参数以及IP白名单等，参数详解见下表(简单参数不再赘述)。
| 编号 | 参数描述 | 说明 |
|---|---|---|
| 10 | 测试帧间隔 | 设置为0则不主动发送测试帧 |
| 12 | 遥信类型 | 1单点遥信信息， 3双点遥信信息 |
| 13 | SOE类型 | 30带长时标的单点信息，31带长时标的双点信息 |
| 14 | 变化遥信是否带时标 | 只有打开该选项(参数值为1)，变化遥信(SOE)才会带时标 |
| 16 | 循环数据周期 | 即使主站不召唤数据，也会以该周期定时发送全量数据 |
| 17 | 是否循环数据上送 | 填0关闭，填1开启，则使得编号为16的参数生效 |
| 20 | 是否发送初始化帧 | 仅在通道主参数通讯方向为主动连接时生效 |
新建设备¶

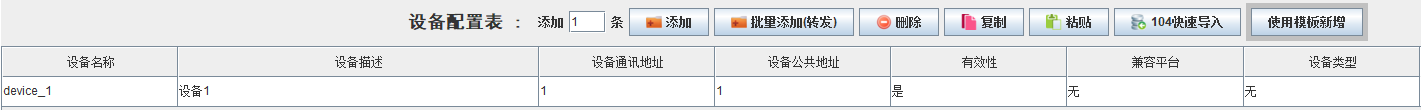

当只有一个主站来采集，且只有一份转发表时，设备的参数保持默认无需修改，无实际意义；

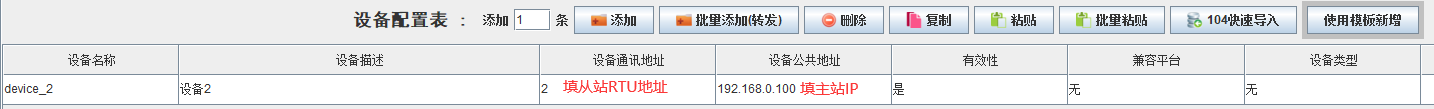

当有多个主站来采集，且监听的IP地址和端口号相同，且转发点表不同时，在设备的通讯地址填写从站RTU地址，设备的公共地址填写主站IP，此时会根据连入主站的IP自适应不同设备下的转发点表进行转发；
例如，主站A(192.168.0.100)和主站B(192.168.0.101)都连接本网关的192.168.0.177:2404进行数据采集，且他们的转发点不同，那么建两个转发设备，公共地址分别对应两个主站的IP地址。
新建测点¶
举例转发一个遥测点，其104寄存器地址为4001H，新建一个测点，功能码选择遥测量YC，地址填0(即4001H减去104遥测基地址4001H)，数据类型与数据格式保持默认即可(统一转出类型为短浮点型)。
提示
转发不同类型(单点、双点、长时标)的遥信点时，相关配置见规约特征。
