uart101master

云端配置(串口101采集)

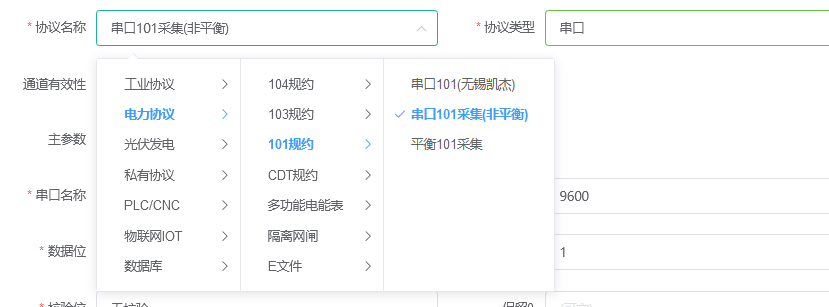

新建通道

新建一个采集通道，协议选择串口101采集(非平衡)，串口通信参数按照现场实际情况配置。

规约特征中可以配置串口101采集协议相关参数，参数详解见下表(简单参数不再赘述)。

编号	参数描述	说明
3	RTU从站地址长度	可配置为1或2，要与接入的从站相同
5	传输原因长度	可配置为1或2，要与接入的从站相同
6	信息体地址长度	可配置为1或2，要与接入的从站相同
8-12	基地址	各种类型测点基地址，按需配置
13	长度设置生效	如果3,5,6任意一个参数有修改，此项必须设为1，否则修改不生效

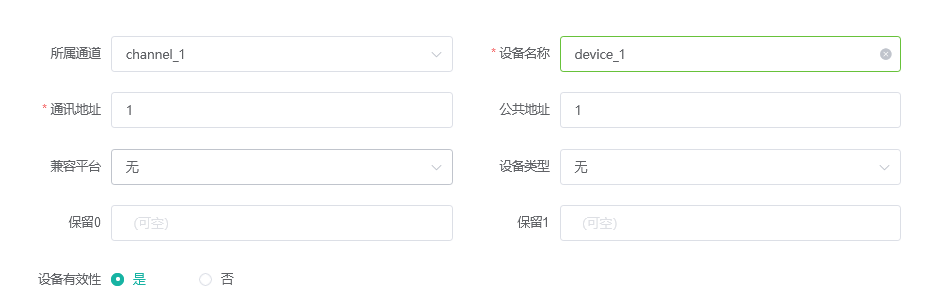

新建设备

新建一个此埃及设备，通信地址配置101链路地址。本协议支持多设备采集，不同设备配置不同的101链路地址。

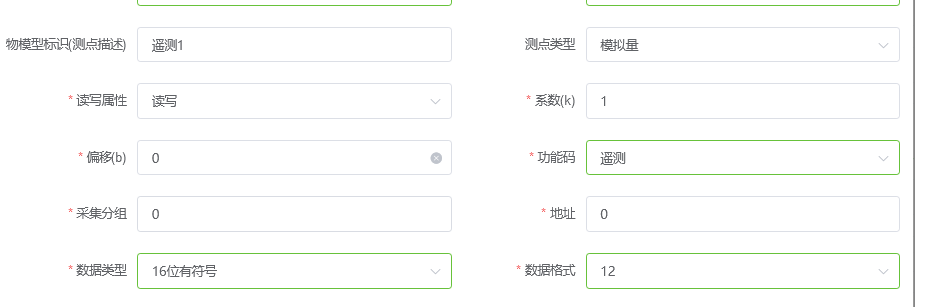

新建测点

测点的寄存器地址为101协议的信息体地址减去对应的基地址。如现要采集一个信息体地址为4001H的遥测测点，在规约参数中遥测基地址配置为4001H的情况下，新建一个采集点，功能码选择遥测，地址填0。数据类型与数据格式保持默认即可(驱动根据报文自动识别数据类型),系数和偏移按需配置。

提示

测点地址的配置一定要配合规约参数中的基地址数值一起配置。

本地配置(串口101采集)

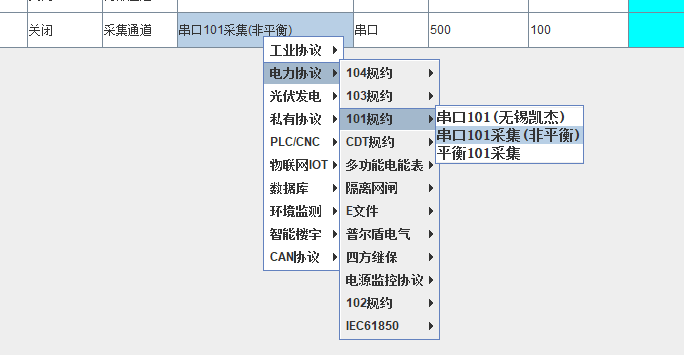

新建通道

新建一个采集通道，协议选择串口101采集(非平衡)，串口通信参数按照现场实际情况配置。

规约特征中可以配置串口101采集协议相关参数，参数详解见下表(简单参数不再赘述)。

编号	参数描述	说明
3	RTU从站地址长度	可配置为1或2，要与接入的从站相同
5	传输原因长度	可配置为1或2，要与接入的从站相同
6	信息体地址长度	可配置为1或2，要与接入的从站相同
8-12	基地址	各种类型测点基地址，按需配置
13	长度设置生效	如果3,5,6任意一个参数有修改，此项必须设为1，否则修改不生效

新建设备

新建一个此埃及设备，通信地址配置101链路地址。本协议支持多设备采集，不同设备配置不同的101链路地址。

新建测点

测点的寄存器地址为101协议的信息体地址减去对应的基地址。如现要采集一个信息体地址为4001H的遥测测点，在规约参数中遥测基地址配置为4001H的情况下，新建一个采集点，功能码选择遥测，地址填0。数据类型与数据格式保持默认即可(驱动根据报文自动识别数据类型),系数和偏移按需配置。

提示

测点地址的配置一定要配合规约参数中的基地址数值一起配置。
