南自103转发

云端配置(南自103转发)

新建通道

举例:本设备模拟为103从站,监听主站UDP广播的端口号为1032,欲连接的主站的端口号为1048;

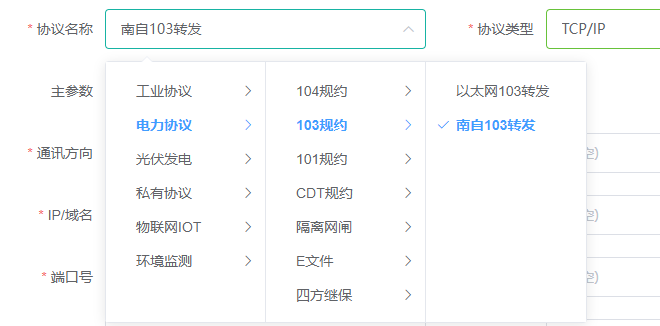

新建一个转发通道,协议选择南自103转发,通道地址为103从站地址,主参数中IP地址填写0.0.0.0,端口号填写监听UDP广播的端口号1032(以实际为准),帧间隔影响发送的相邻两帧报文之间的时间,推荐300ms,其余参数默认即可。

新建设备

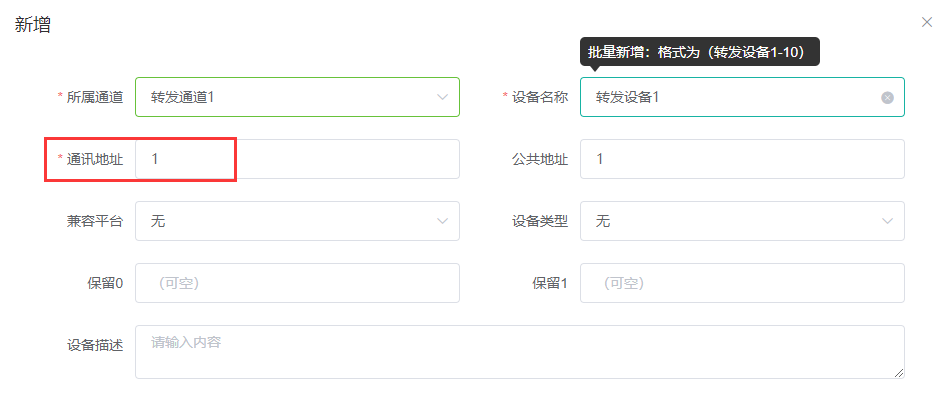

新建一个设备,通讯地址填写1意为CPU号1,多个设备对应多个CPU,其余参数保持默认即可。

新建测点

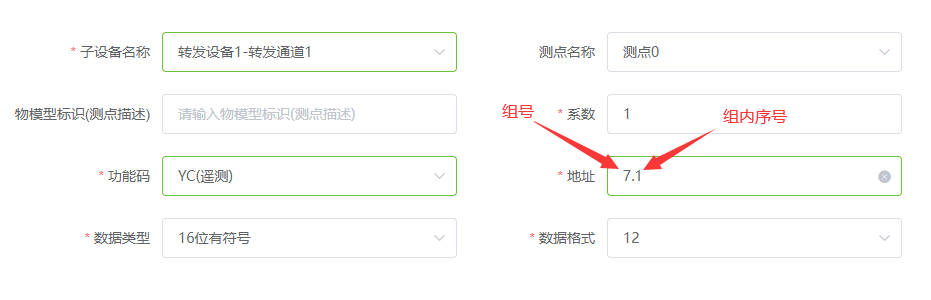

新增一个转发测点,地址填写7.1,其中7意为组号,1意为组内序号,功能码按照实际情况选择,其余参数保持默认即可。

注意

通常情况下,有下表的对应关系,不按下表关系配置可能导致通讯异常

属性 组号
遥测 7
遥信 8
告警 5
动作 4
压板 14
遥控(跳/合) 11

本地配置(南自103转发)

新建通道

举例:本设备模拟为103从站,监听主站UDP广播的端口号为1032,欲连接的主站的端口号为1048;

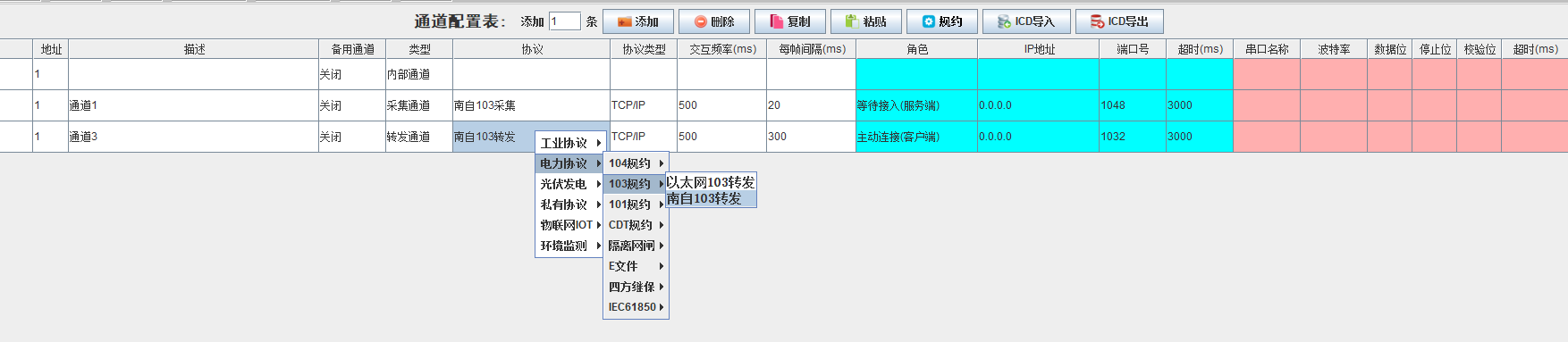

新建一个转发通道,协议选择南自103转发,通道地址为103从站地址,主参数中IP地址填写0.0.0.0,端口号填写监听UDP广播的端口号1032(以实际为准),帧间隔影响发送的相邻两帧报文之间的时间,推荐300ms,其余参数默认即可。

新建设备

新建一个设备,通讯地址填写1意为CPU号1,多个设备对应多个CPU,其余参数保持默认即可。

新建测点

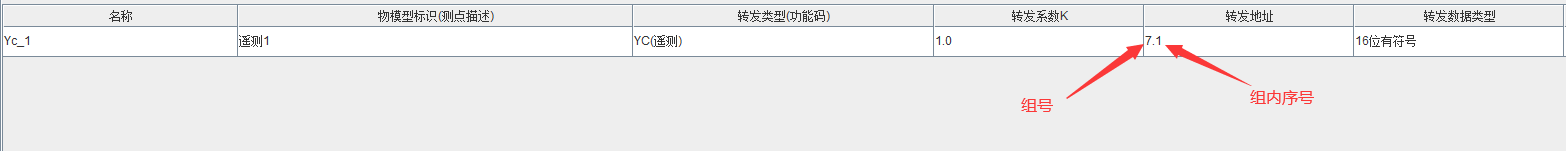

新增一个转发测点,地址填写7.1,其中7意为组号,1意为组内序号,功能码按照实际情况选择,其余参数保持默认即可。

注意

通常情况下,有下表的对应关系,不按下表关系配置可能导致通讯异常

属性 组号
遥测 7
遥信 8
告警 5
动作 4
压板 14
遥控(跳/合) 11
