can_ecc¶

云端配置(工商业储能系统协议)¶

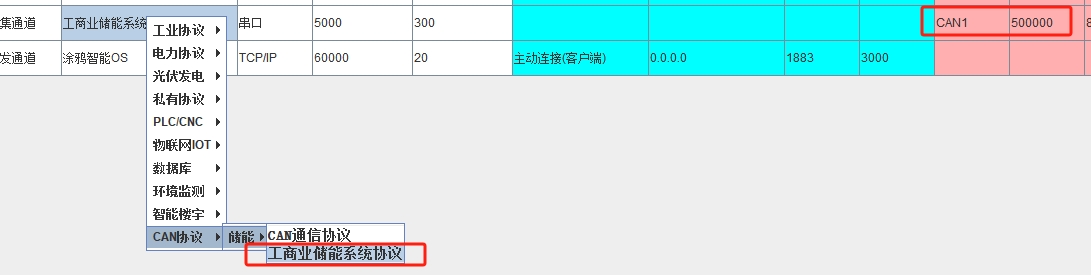

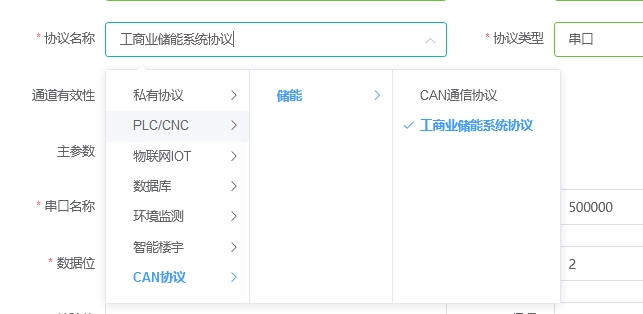

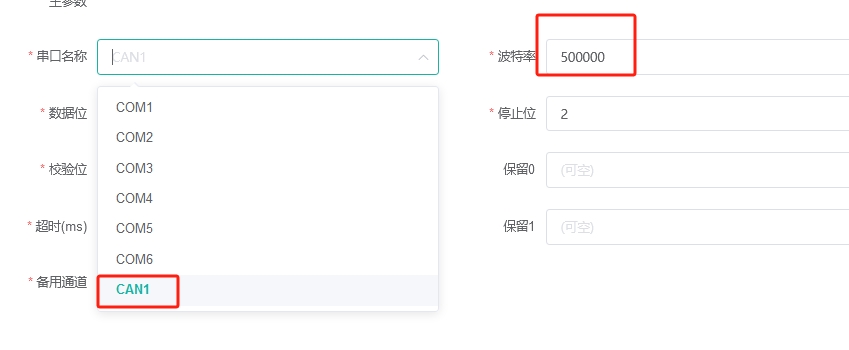

新建一个采集通道，协议选择工商业储能系统协议，主参数中，串口名称按照网关实际的接线情况选择对应的CAN口(只有一个CAN口时选择CAN1),波特率按照实际配置，如500k就选择500000，其它参数如无特殊要求保持默认即可；

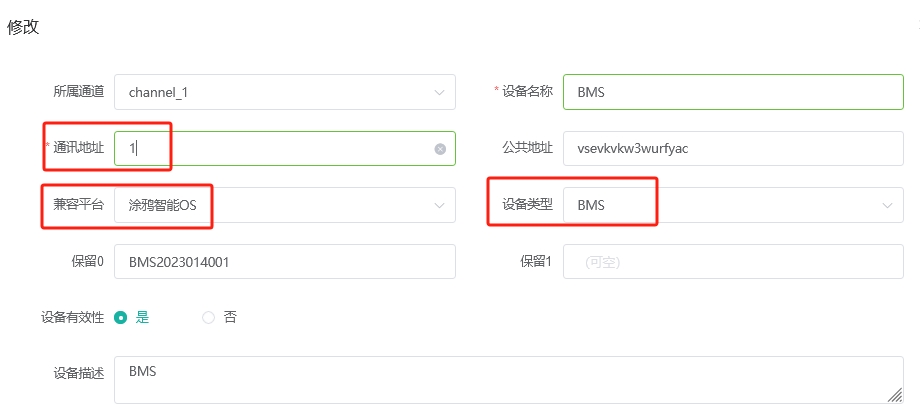

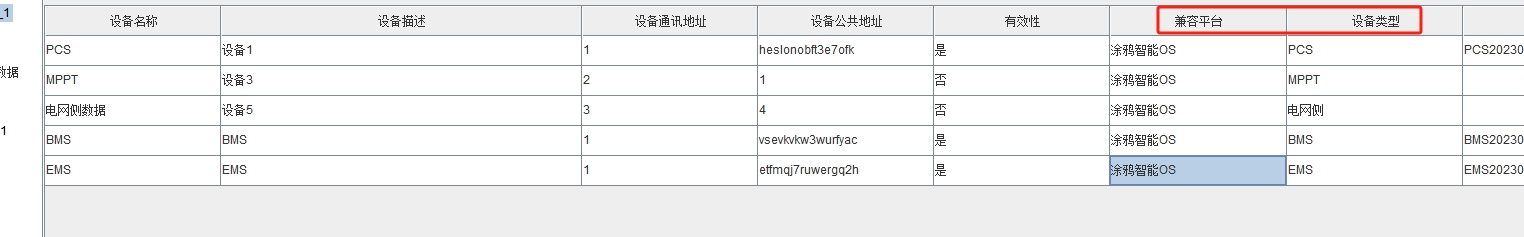

新建一个设备，自定义设备名称，通讯地址填写CAN通讯设备地址,兼容平台选择涂鸦智能OS，设备类型选择需要采集的设备类型，如BMS,其余参数留空即可。

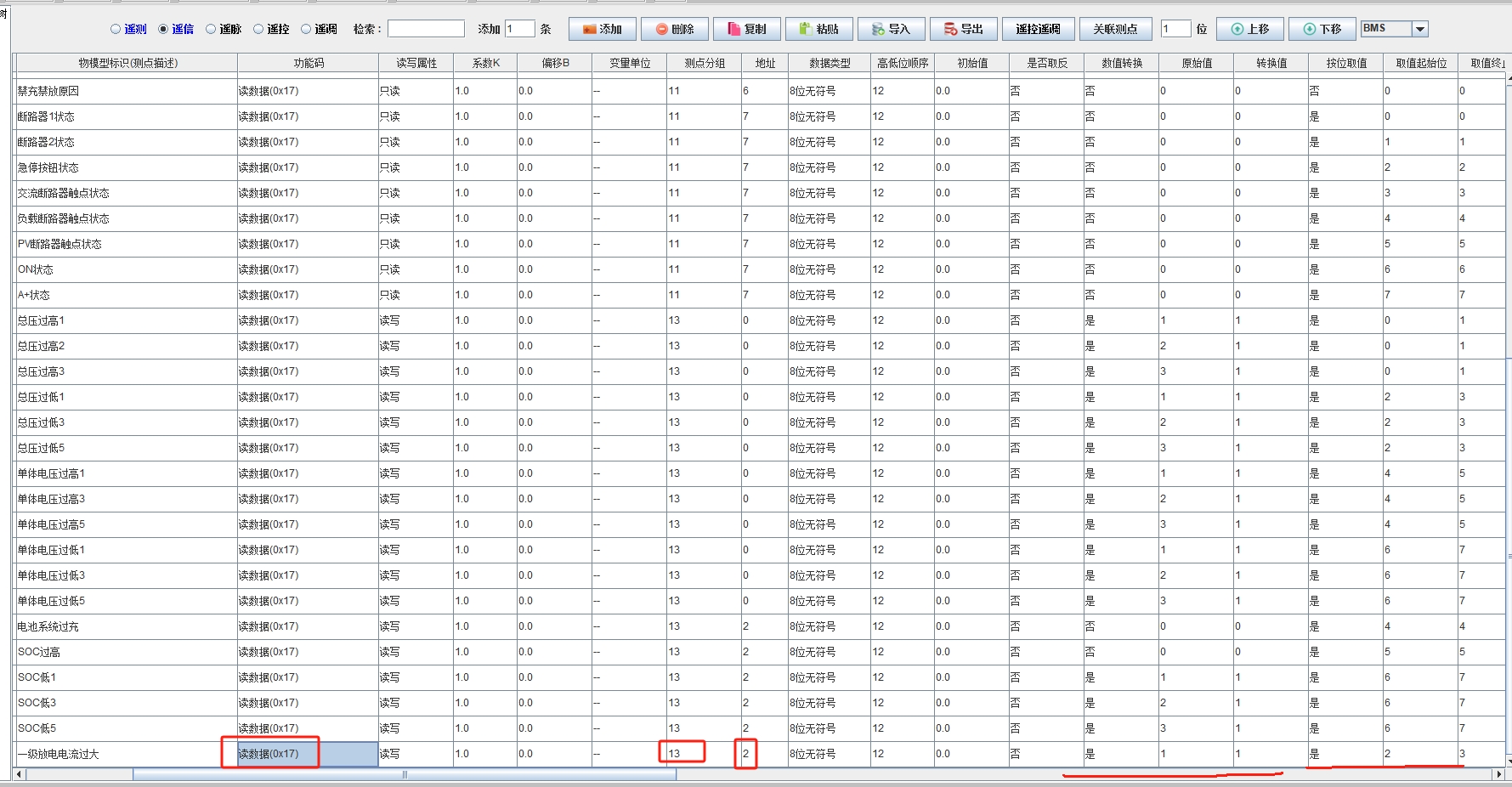

测点配置规则: 根据点表文件进行配置。主要分成2部分进行配置:

Msg ID部分最高2位决定功能码类型，如0x17XXXXXX开头的，功能码选择读数据(0x17)功能码。次高2位决定测点的采集分组属性，如Msg ID为0xXX01XXXX的数据，采集分组要配置未01。
数据解析部分这部分根据起始字节来配置测点的寄存器，信号长度来配置测点的数据类型，如长度8的配置为8位无符号,长度16的配置为16位无符号,长度32的配置为32位无符号。长度小于8位的数据类型选择8位无符号，并进行按位取值配置高级设置里勾选按位取值。

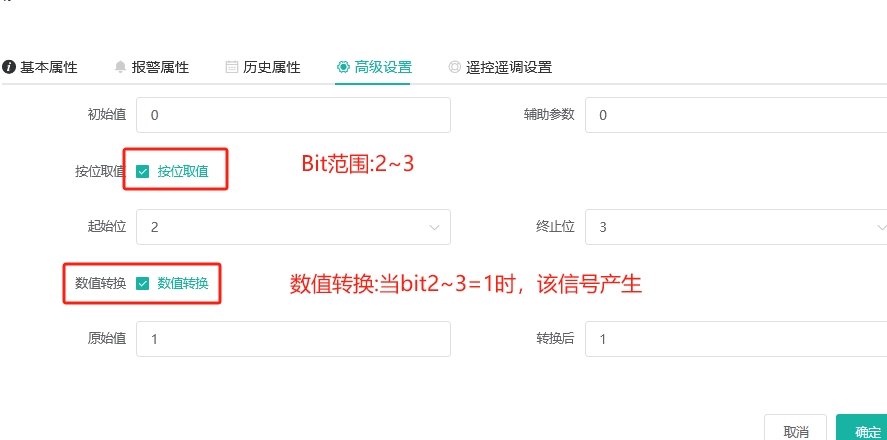

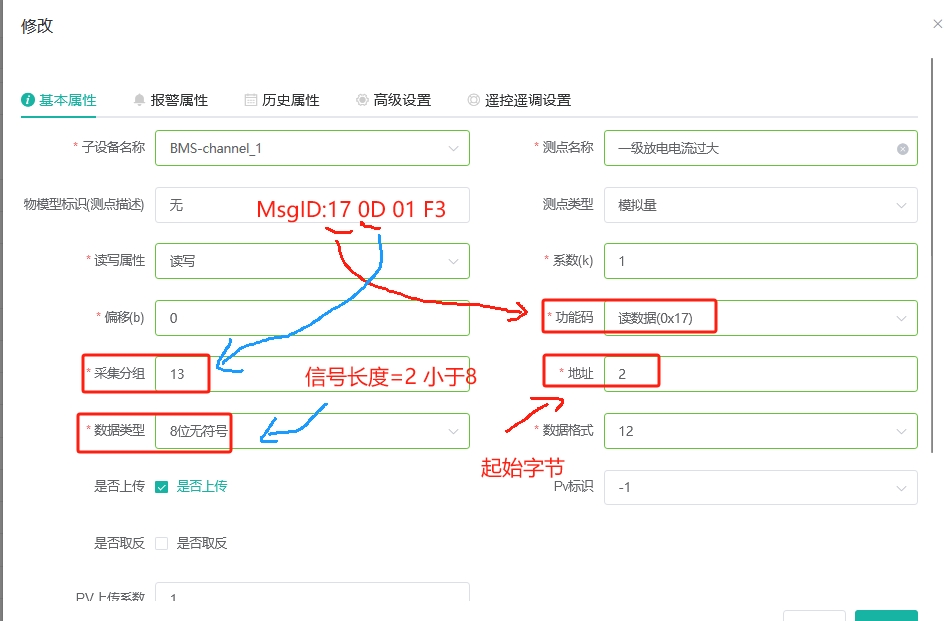

举例新建一个测点采集BMS的BMS系统故障表中的一级放电电流过大信号，已知该信号来自"电池族BMS数据"的故障代码，故其Msg ID为0x170D01F3，起始字节为2，Bit范围是2-3，当Bit[2,3]=1时，该信号为1。

提示

因为本协议数据采用Intel格式，低位在前。16位类型数据需要配置字节顺序为21。32位类型数据需要配置字节顺序为4321。

提示

8位类型数据字节顺序配置无意义，故可以任意。

注意

由于EMS参数配置中的充电时段类型测点的时，分需要被组合成一个测点上传到云平台，故在采集配置时需要把它们合并成一个测点，数据类型必须选择16位BCD,如下图所示；
