heidenhain¶
云端配置(HEIDENHAIN)¶

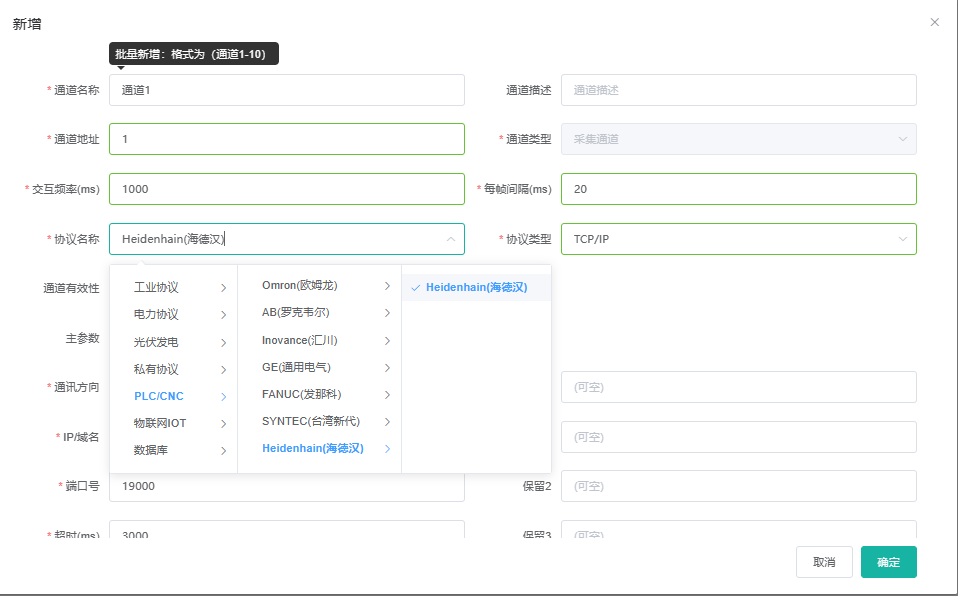

新建通道¶
新建一个采集通道，协议选择HEIDENHAIN，IP地址填写CNC的IP地址，端口号默认19000。
新建设备¶
新建一个设备，自定义设备名称，其余参数保持默认即可。
新建测点¶
注意
数值型数据的数据类型选择任意非字符串类型即可，字符串型数据的数据类型选择字符串型。

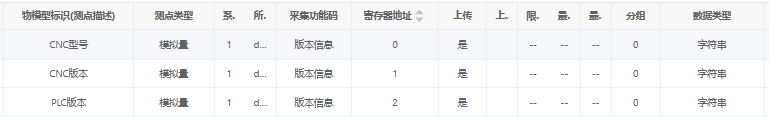

版本信息¶

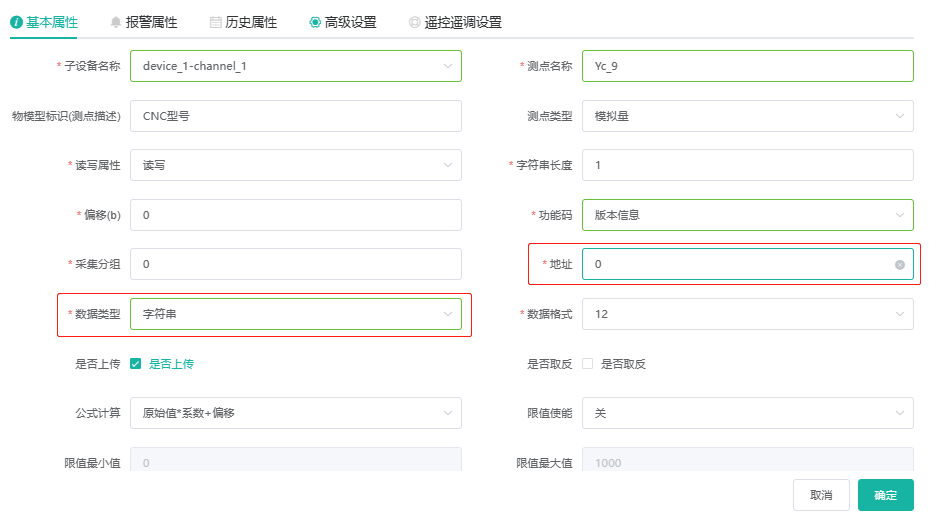

新建测点，功能码选择版本信息，数据类型选择字符串，使用不同的寄存器地址读取不同数据，其余参数默认即可。
- CNC型号(寄存器地址0)、CNC版本(寄存器地址1)、PLC版本(寄存器地址2)。
坐标信息¶
新建测点，功能码选择坐标信息，使用不同的采集分组和寄存器地址组合读取不同数据，其余参数默认即可。
-
机械坐标(采集分组0)、相对坐标(采集分组1)。
-
坐标轴一般为X、Y、Z、C、B、c、w，读取不同坐标轴需对应填写名称到寄存器地址中。
举例读取机械X轴坐标，采集分组填写0，寄存器地址填写X。

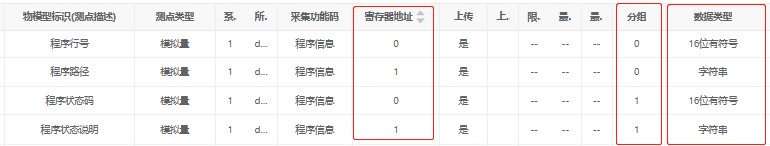

程序信息¶
新建测点，功能码选择程序信息，使用不同的采集分组和寄存器地址组合读取不同数据。
-
程序运行所处行号(采集分组0、寄存器地址0)、程序运行文件路径(采集分组0、寄存器地址1、数据类型字符串)。
-
程序运行状态码(采集分组1、寄存器地址任意)，数据类型为字符串时会对程序运行状态码进行文字说明。

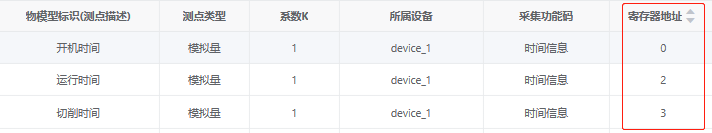

时间信息¶
新建测点，功能码选择时间信息，数据类型选择32位无符号，使用不同的寄存器地址读取不同数据。
- 开机时间(寄存器地址0)、运行时间(寄存器地址2)、切削时间(寄存器地址3)。
错误信息¶
新建测点，功能码选择错误信息，数据类型选择字符串，其他参数默认即可，如果有多条错误信息，新建多个测点即可。

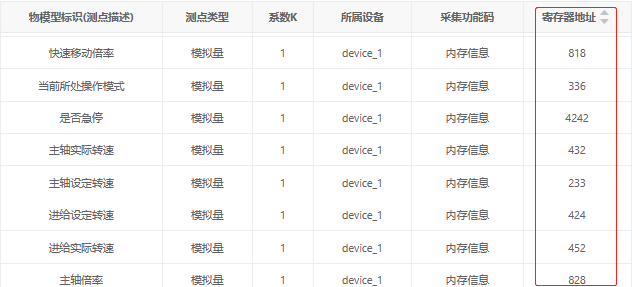

内存信息¶
新建测点，功能码选择内存信息，寄存器地址填写需要读取的十进制内存地址。
刀具信息¶

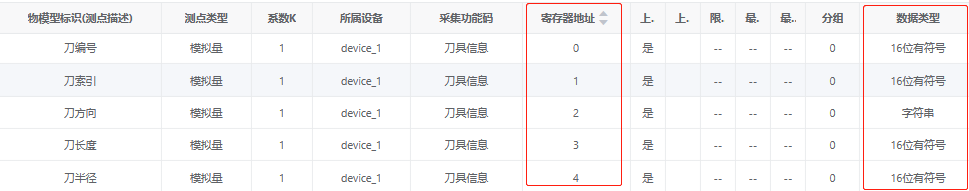

新建测点，功能码选择刀具信息，使用不同的寄存器地址读取不同数据。
- 刀编号(寄存器地址0)、刀索引(寄存器地址1)、刀方向(寄存器地址2，数据类型为字符串时会展示轴方向信息)、刀长度(寄存器地址3)、刀半径(寄存器地址4)。
本地配置(HEIDENHAIN)¶

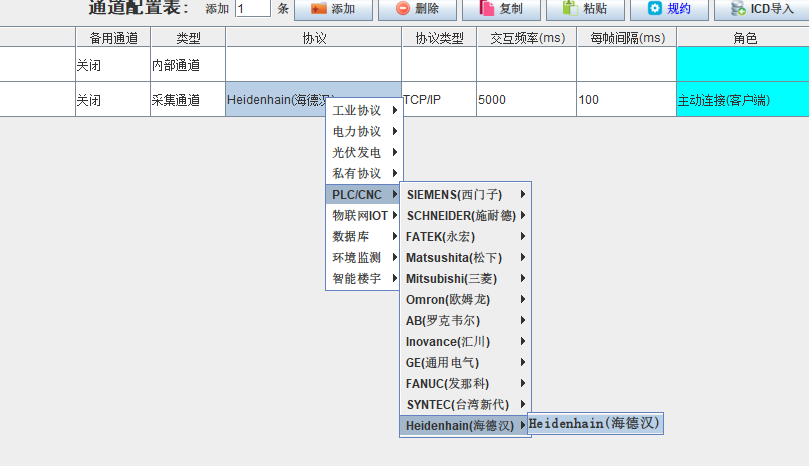

新建通道¶
新建一个采集通道，协议选择HEIDENHAIN(发那科)，IP地址填写PLC的IP地址，端口号默认8193。

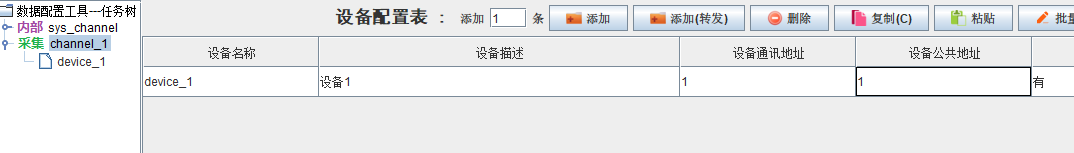

新建设备¶
新建一个设备，自定义设备名称，其余参数保持默认即可。
新建测点¶
注意
数值型数据的数据类型选择任意非字符串类型即可，字符串型数据的数据类型选择字符串型。
请参照云端配置操作。
