云端配置(红外宝采集)

注意

在配置采集通道之前,zigbee网关应该已经添加了zigbee设备。该操作需要通过zigbee网关厂家提供的软件来完成,不属于本协议范围。

新建通道

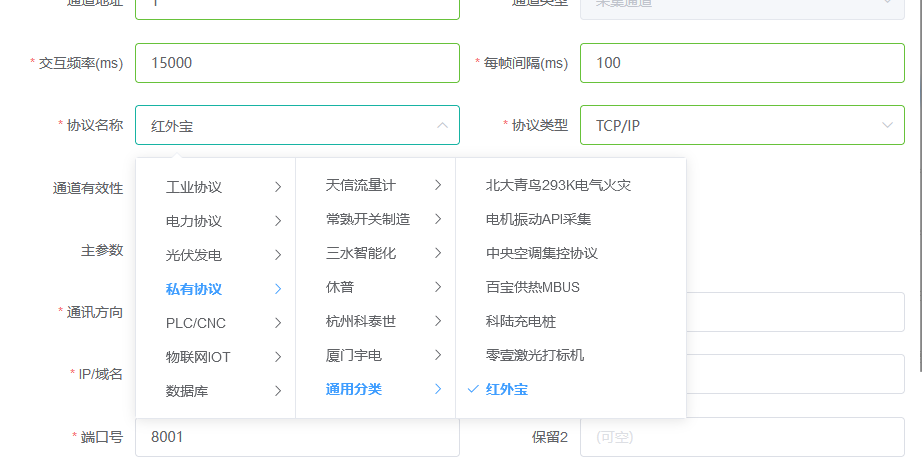

新建一个采集通道,协议选择红外宝,主参数中,IP地址端口号填写需要zigbee网关对应的值,交互频率建议配大一点,如15000,其它参数如无特殊要求保持默认即可;

提示

因为从与zigbee网关读取设备数据时,zigbee网关再从设备获取数据并返回需要耗费的会比较长,所以交互频率不宜配置的太小。

新建设备

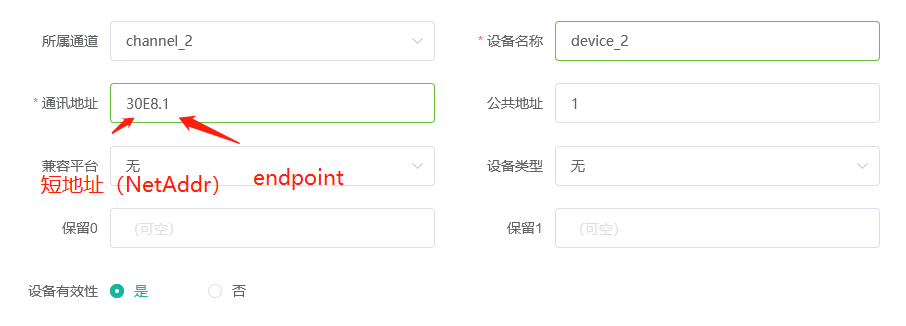

新建一个设备,自定义设备名称,通讯地址填写要采集的zigbee设备的短地址.endpoint,其余参数留空即可。

提示

目前已经实现了2种zigbee设备的数据采集:红外宝(fnb56模块),计量插座(SmartPlug)。不同的设备在配置测点时,可以选择的功能码是不一样的,不能混用。

新建测点

在配置采集测点时,对于不同类型的设备,功能码只能选择对应设备的,不能选错。

红外宝(fnb56模块)可选功能码:版本号,码组匹配,功能控制,码组学习,删除操作码,退出匹配或学习。
计量插座(SmartPlug)可选功能码:读计量插座,计量插座开关。

注意

如果采集的是红外宝(fnb56模块),必须配置一个功能码是版本号的测点,因为该设备的其他操作都依赖于版本号信息。

测点地址的配置要求也因要采集的设备不同而不同。红外宝(fnb56模块)的采集测点地址配置会被忽略,故可以不配置。计量插座(SmartPlug)的测点地址需要正确配置才能正常通讯,具体见下表。

数据项 地址配置形式 配置值
用电量 clustreID.attrID 702.0
功率 clustreID.attrID b04.50b
开关控制 开关序号 1

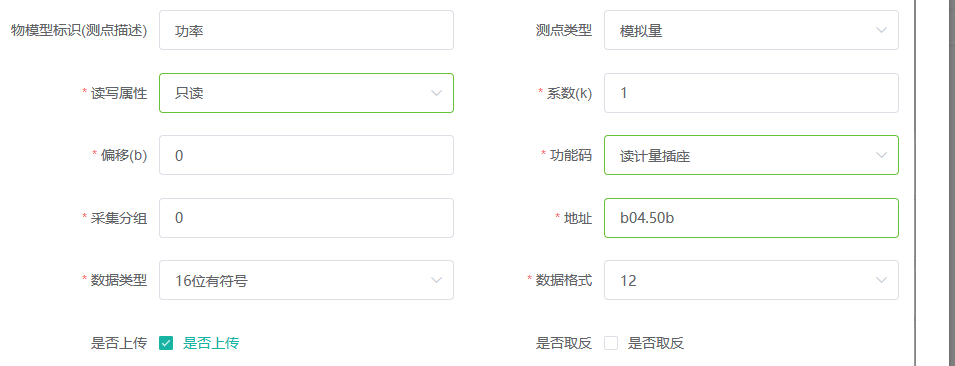

举例建一个读取计量插座的测点,则新建一个读计量插座功率测点,地址按clustreID.attrID形式配置,系数按实际需要填写。

本地配置(红外宝采集)

新建通道

注意

在配置采集通道之前,zigbee网关应该已经添加了zigbee设备。该操作需要通过zigbee网关厂家提供的软件来完成,不属于本协议范围。

新建通道

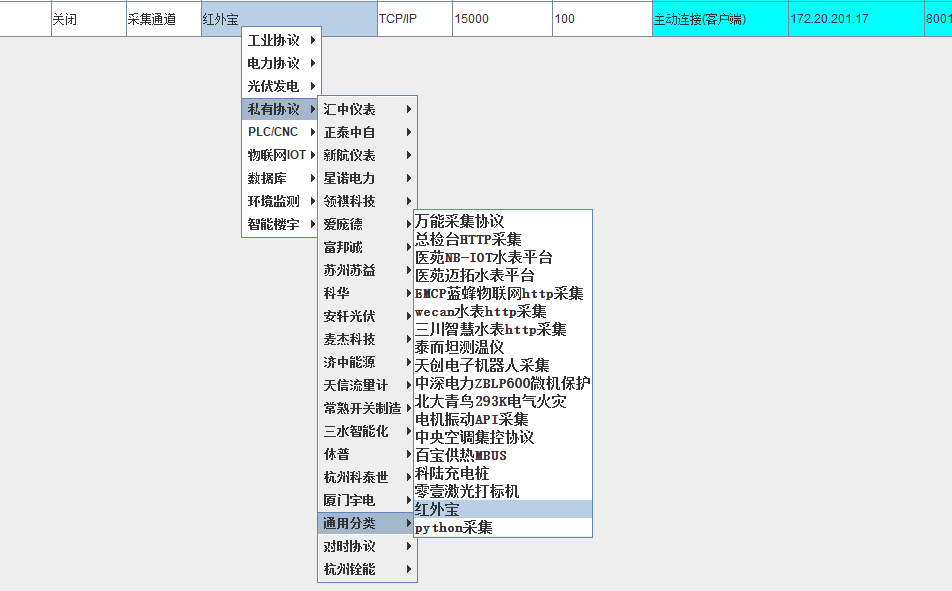

新建一个采集通道,协议选择红外宝,主参数中,IP地址端口号填写需要zigbee网关对应的值,交互频率建议配大一点,如15000,其它参数如无特殊要求保持默认即可;

提示

因为从与zigbee网关读取设备数据时,zigbee网关再从设备获取数据并返回需要耗费的会比较长,所以交互频率不宜配置的太小。

新建设备

新建一个设备,自定义设备名称,通讯地址填写要采集的zigbee设备的短地址.endpoint,其余参数留空即可。

提示

目前已经实现了2种zigbee设备的数据采集:红外宝(fnb56模块),计量插座(SmartPlug)。不同的设备在配置测点时,可以选择的功能码是不一样的,不能混用。

新建测点

在配置采集测点时,对于不同类型的设备,功能码只能选择对应设备的,不能选错。

红外宝(fnb56模块)可选功能码:版本号,码组匹配,功能控制,码组学习,删除操作码,退出匹配或学习。
计量插座(SmartPlug)可选功能码:读计量插座,计量插座开关。

注意

如果采集的是红外宝(fnb56模块),必须配置一个功能码是版本号的测点,因为该设备的其他操作都依赖于版本号信息。

测点地址的配置要求也因要采集的设备不同而不同。红外宝(fnb56模块)的采集测点地址配置会被忽略,故可以不配置。计量插座(SmartPlug)的测点地址需要正确配置才能正常通讯,具体见下表。

数据项 地址配置形式 配置值
用电量 clustreID.attrID 702.0
功率 clustreID.attrID b04.50b
开关控制 开关序号 1

举例建一个读取计量插座的测点,则新建一个读计量插座功率测点,地址按clustreID.attrID形式配置,系数按实际需要填写。
