DF1¶

云端配置(DF1协议)¶

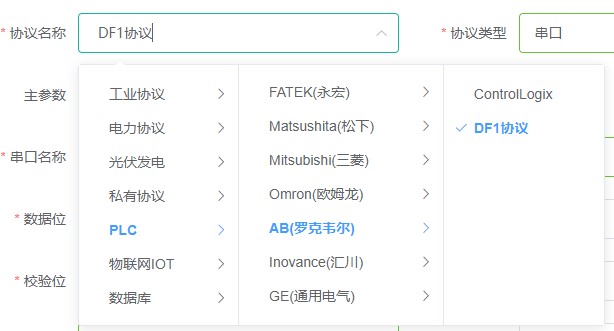

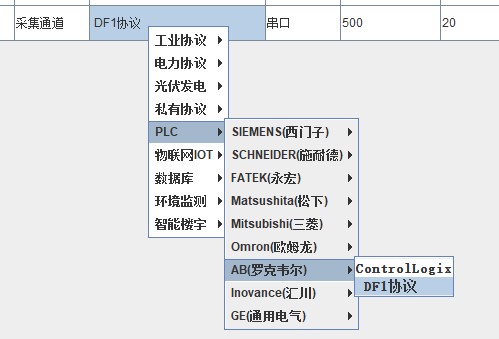

新建一个采集通道，协议选择DF1协议，主参数中，串口名称按照网关接线情况选择对应的COM口(COM1对应A1、B1，以此类推)，其它参数如无特殊要求保持默认即可。

注意

本驱动实现的是DF1协议中的全双工点对点通信部分。不支持半双工模式通信；

DF1协议中的测点是自动分组为主，即自动把测点按照功能码，数据类型和地址组合成一帧来读取；

为了避免报文过长可以手动修改测点的分组属性和在规约特征里配置单帧最大字节数(0不限制)来控制分组。

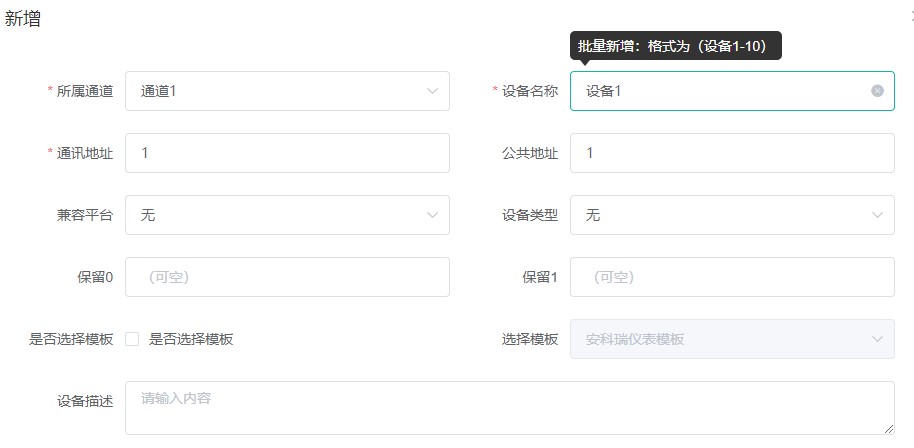

新建一个设备，自定义设备名称，设备的通讯地址填写DF地址，例如DF通信地址为1，那么在“通讯地址”处填写“1”，其余参数留空。

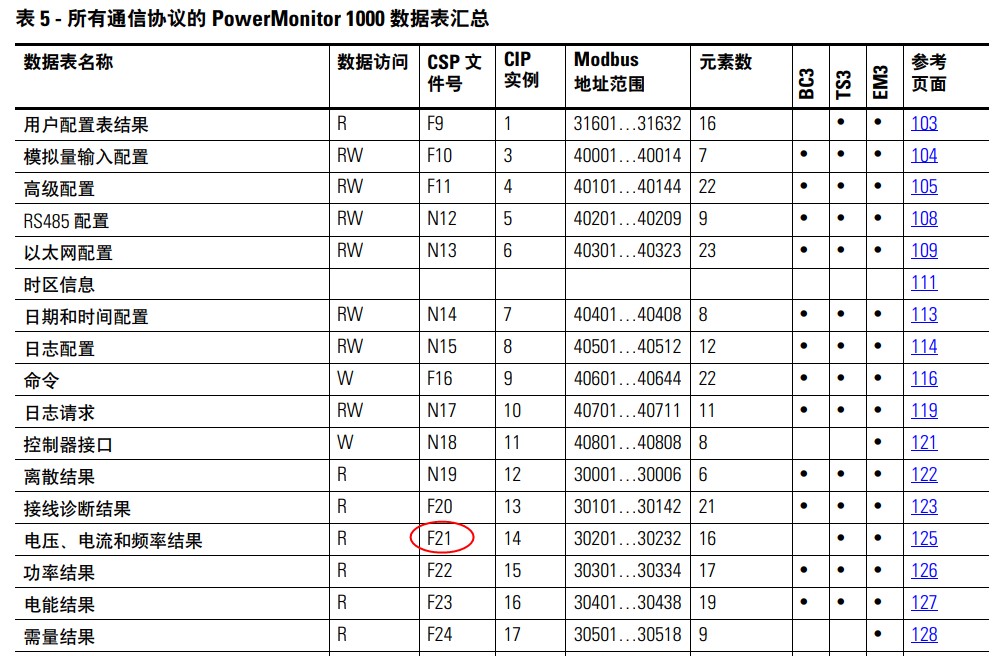

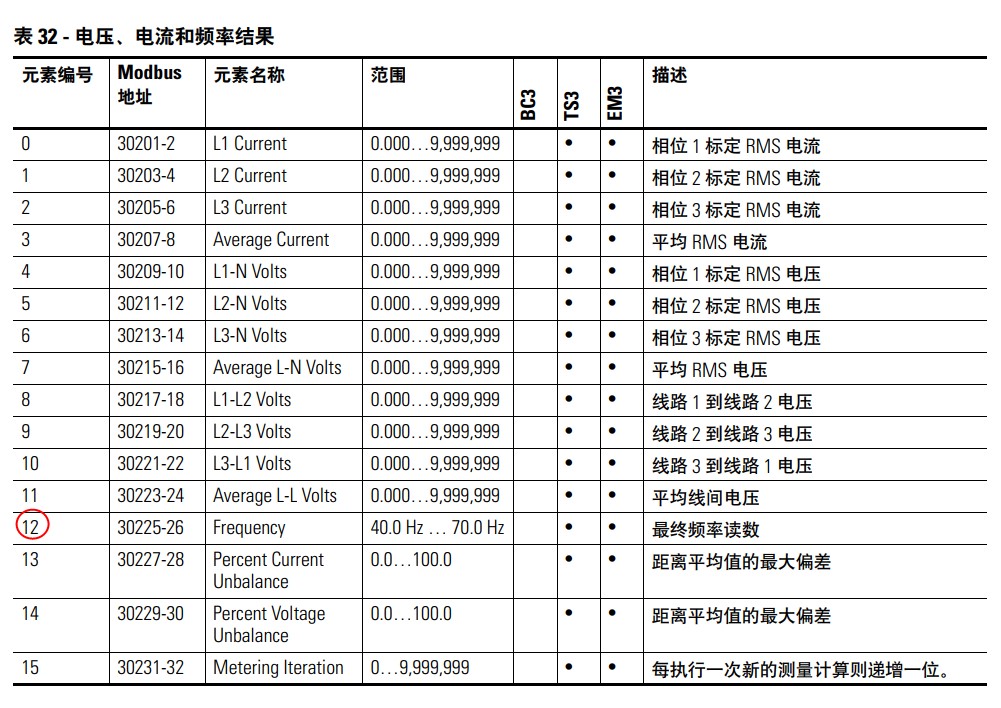

DF1协议使用CSP寻址，即地址格式是:Axx:yy形式。A为描述数据表功能的字母,xx为表格编号,yy为表格中的元素后偏移量;在建立测点时，需要根据AB点表说明书上数据表名上的“CSP文件号”来确定地址。如读取AB点表的频率参数，其CSP地址为:F21:12。

提示

本驱动中的测点不需要填写数据表功能字母，即测点的地址格式是xx:yy。

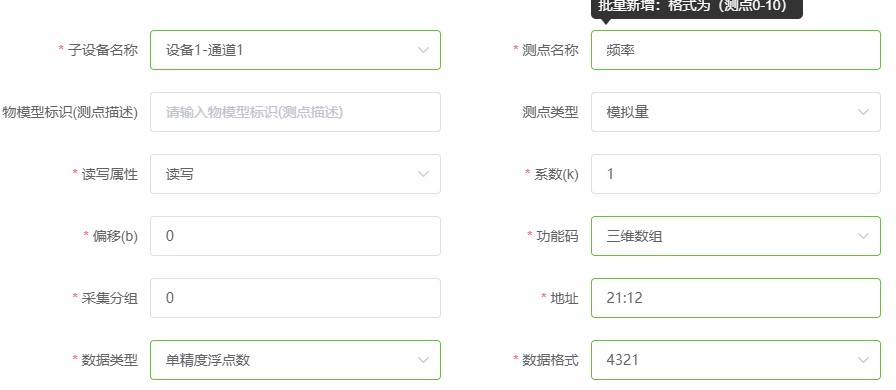

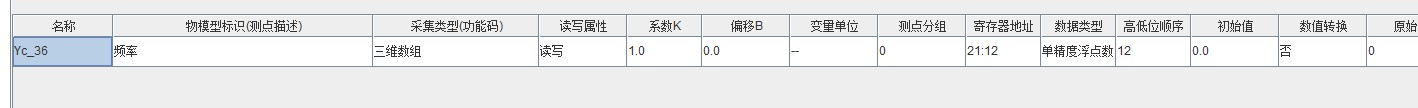

故在建立测点读取频率参数，测点信息如下配置：

关于功能码和数据类型

在DF1协议中，最常用的是“三维数组”功能码，一般保持默认即可；

数据类型跟数据表功能的字母对应，如F21:12，中数据表功能的字母为F，其数据类型为浮点；其他如N为整数，EN,TT,DN为布尔型。
