SQLServer转发

云端配置(SQLServer转发)

新建通道

提示

部分低性能网关不支持本驱动。

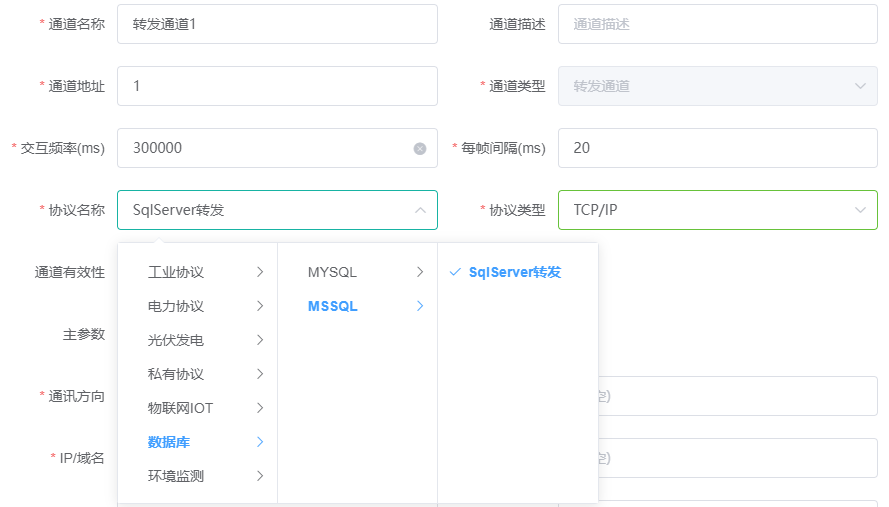

新建一个采集通道,协议选择SQLServer转发,本驱动用于将数据插入到微软Microsoft公司推出的关系型数据库中;

通道的交互频率影响数据插入数据库的间隔,主参数中,IP地址填写数据库的IP,端口号通常保持默认即可(默认为1433);

注意!!!

横向建表时,将以测点物模型标识作为字段名,此时不同的物模型标识数量不可以超过512个,否则超过的部分不会插入到数据库。

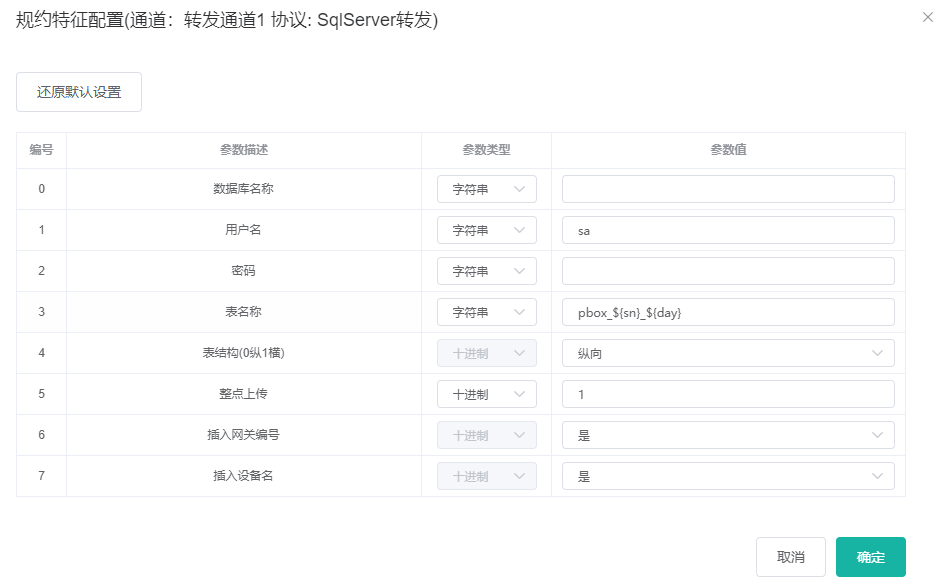

请务必在规约特征配置界面,配置数据库的名称、用户名以及密码;

表名最好不要使用静态表名,而是通过填写通配符的方式,由网关根据日期自动生成表名,否则容易造成单表数据堆积过多;

通配符 替换说明 填写示例 替换结果
${sn} 网关编号 pbox_${sn} pbox_123456789
${year} 年份 pbox_${sn}_${year} pbox_123456789_2023
${mon} 年份+月份 pbox_${sn}_${mon} pbox_123456789_202307
${day} 年份+月份+日期 pbox_${sn}_${day} pbox_123456789_20230714

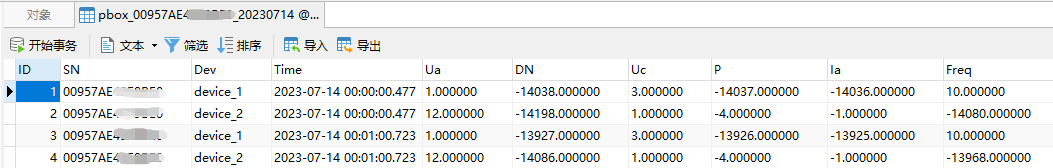

  • 横向建表结构如下图:

提示

字段SN为网关编号,字段Dev为子设备名称,字段Time为数据入库时间,这些字段为保留字段,请勿在物模型中定义。

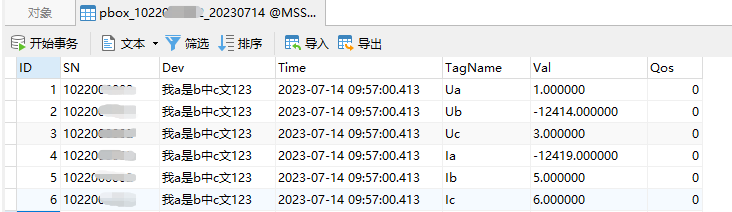

  • 纵向建表结构如下图:

提示

字段Dev为子设备名称,字段Time为数据入库时间,字段TagName为测点物模型标识,字段Val为测点实时值,字段Qos为测点质量,0表示"好",非0表示"坏"。

配置设备

提示

网关的字符集编码为UTF-8,如非必要,不建议使用中文设备名称。

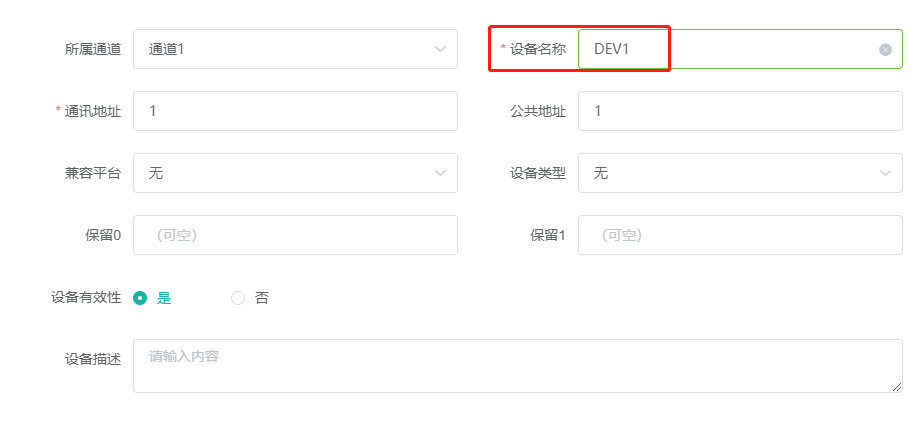

本转发协议无需新建转发设备,会自动转发所有的采集设备,其中采集设备的名称会插入到字段名Dev中。

配置测点

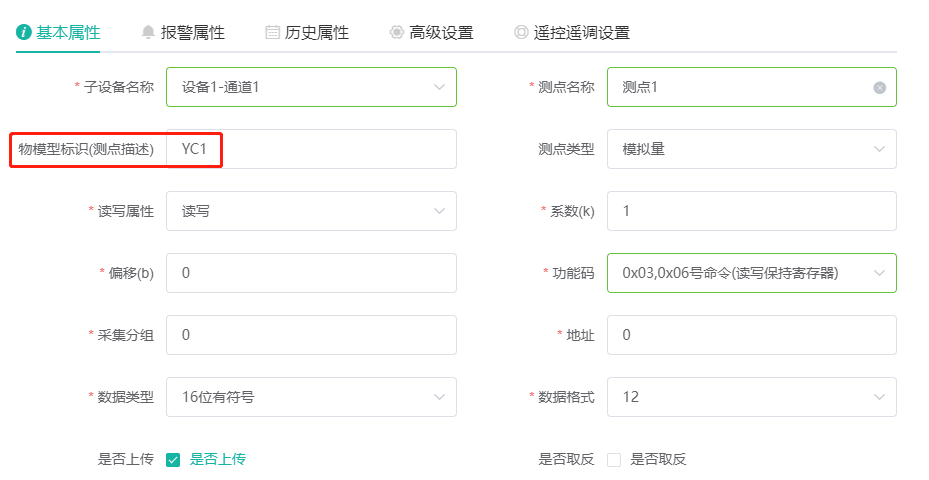

本转发协议无需新建转发测点,会自动转发所有的采集测点,纵向建表时,测点的物模型标识会插入到字段名TagName中,不想转发的测点,取消勾选"是否上传"即可。

本地配置(SQLServer转发)

新建通道

提示

部分低性能网关不支持本驱动。

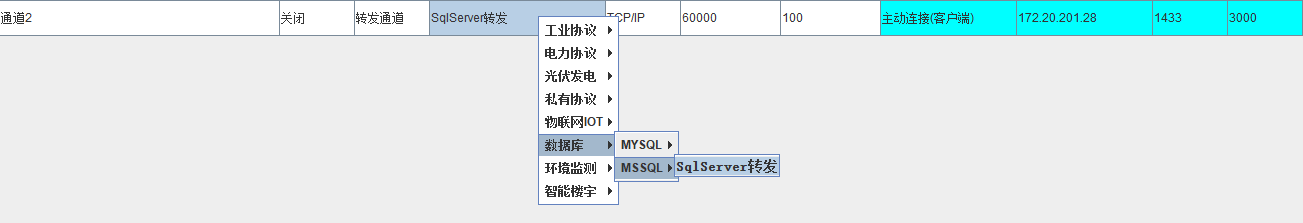

新建一个采集通道,协议选择SQLServer转发,本驱动用于将数据插入到微软Microsoft公司推出的关系型数据库中;

通道的交互频率影响数据插入数据库的间隔,主参数中,IP地址填写数据库的IP,端口号通常保持默认即可(默认为1433);

注意!!!

横向建表时,将以测点物模型标识作为字段名,此时不同的物模型标识数量不可以超过512个,否则超过的部分不会插入到数据库。

请务必在规约特征配置界面,配置数据库的名称、用户名以及密码;

表名最好不要使用静态表名,而是通过填写通配符的方式,由网关根据日期自动生成表名,否则容易造成单表数据堆积过多;

通配符 替换说明 填写示例 替换结果
${sn} 网关编号 pbox_${sn} pbox_123456789
${year} 年份 pbox_${sn}_${year} pbox_123456789_2023
${mon} 年份+月份 pbox_${sn}_${mon} pbox_123456789_202307
${day} 年份+月份+日期 pbox_${sn}_${day} pbox_123456789_20230714

  • 横向建表结构如下图:

提示

字段SN为网关编号,字段Dev为子设备名称,字段Time为数据入库时间,这些字段为保留字段,请勿在物模型中定义。

  • 纵向建表结构如下图:

提示

字段Dev为子设备名称,字段Time为数据入库时间,字段TagName为测点物模型标识,字段Val为测点实时值,字段Qos为测点质量,0表示"好",非0表示"坏"。

配置设备

提示

网关的字符集编码为UTF-8,如非必要,不建议使用中文设备名称。

本转发协议无需新建转发设备,会自动转发所有的采集设备,其中采集设备的名称会插入到字段名Dev中。

配置测点

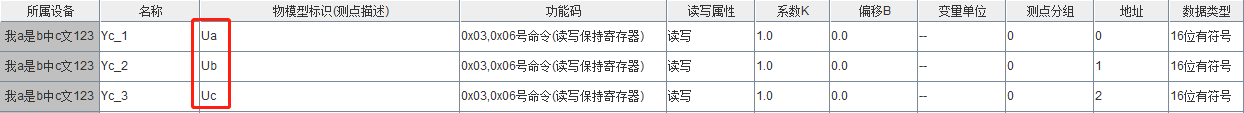

本转发协议无需新建转发测点,会自动转发所有的采集测点,纵向建表时,测点的物模型标识会插入到字段名TagName中,不想转发的测点,"是否上传"选择"否"即可。
