ControlLogix

云端配置(ControlLogix)

新建通道

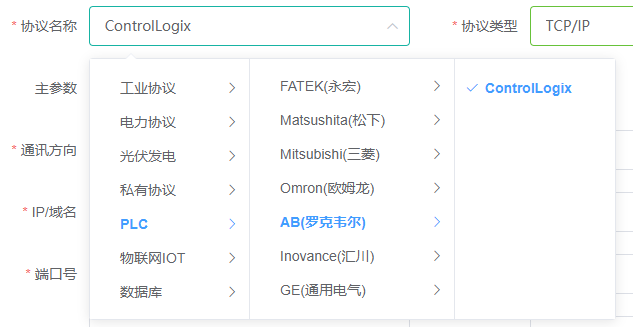

新建一个采集通道,协议选择ControlLogix(罗克韦尔),IP地址填写PLC的IP地址,端口号默认44818;

新建设备

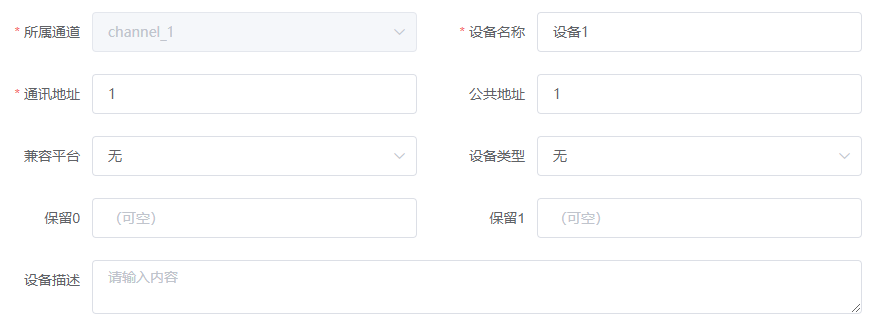

自定义设备名称,其余参数保持默认;

新建测点

例1

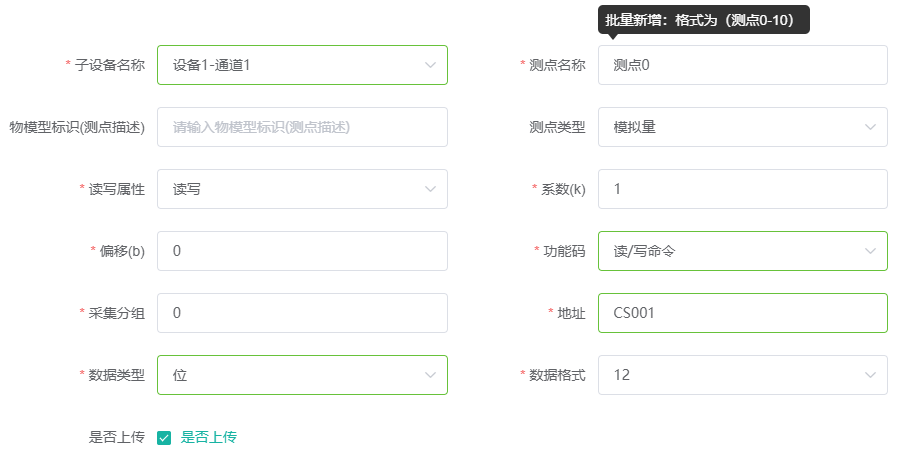

举例采集一个地址为CS001、类型为BOOL型的寄存器,那么新建一个测点,功能码选择读/写命令,地址填CS001,数据类型选择(以实际情况为准),数据格式选择12(默认即可);

例2

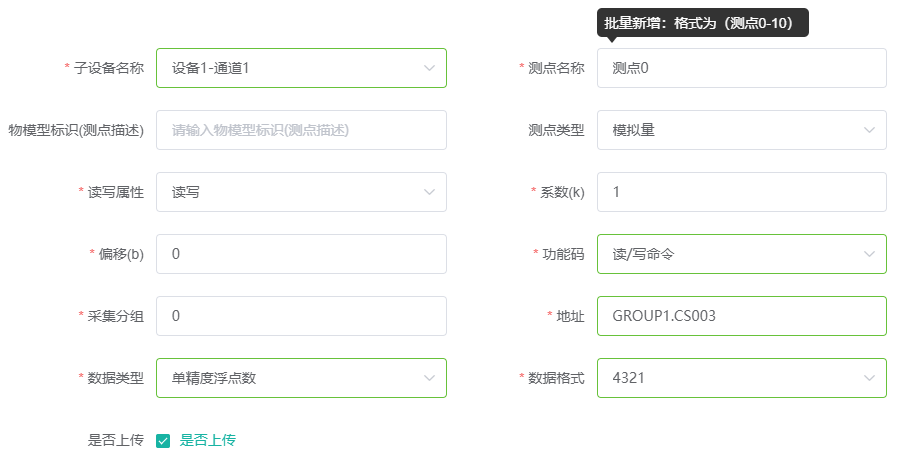

举例采集一个地址为GROUP1.CS003、类型为REAL型的寄存器,那么新建一个测点,功能码选择读/写命令,地址填GROUP1.CS003,数据类型选择单精度浮点数(以实际情况为准),数据格式选择4321;

提示

数据类型为32位有/无符号的数据格式选择4321,16位有/无符号的数据格式选择21。

采集数组点时,按照原标签填写即可,例如GROUP1[3].CS003

本地配置(ControlLogix)

新建通道

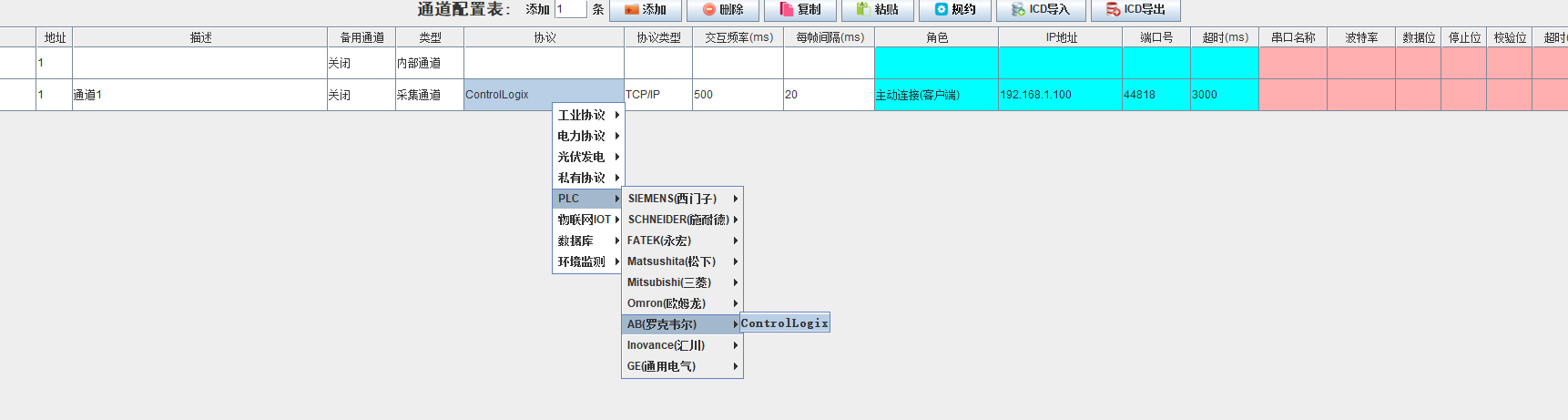

新建一个采集通道,协议选择ControlLogix(罗克韦尔),IP地址填写PLC的IP地址,端口号默认44818;

新建设备

自定义设备名称,其余参数保持默认;

新建测点

例1

举例采集一个地址为CS001、类型为BOOL型的寄存器,那么新建一个测点,功能码选择读/写命令,地址填CS001,数据类型选择(以实际情况为准),数据格式选择12(默认即可);

例2

举例采集一个地址为GROUP1.CS003、类型为REAL型的寄存器,那么新建一个测点,功能码选择读/写命令,地址填GROUP1.CS003,数据类型选择单精度浮点数(以实际情况为准),数据格式选择4321;

提示

数据类型为32位有/无符号的数据格式选择4321,16位有/无符号的数据格式选择21。

采集数组点时,按照原标签填写即可,例如GROUP1[3].CS003
