南自103采集¶

云端配置(南自103采集)¶

新建通道¶

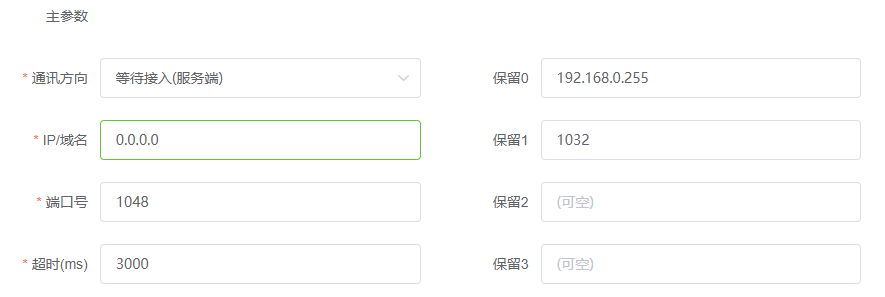

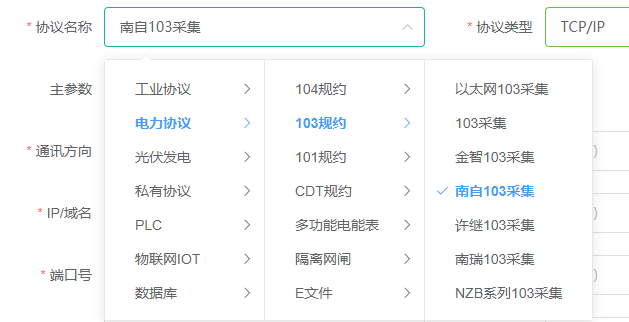

新建一个采集通道，协议选择南自103采集，主参数中，IP地址填写0.0.0.0，端口号填1048(这是103从站来连接我们的端口号，以实际为准)。

注意

假如从站收不到主站的广播报文，那么规约特征里可以填写主站(指本网关)广播地址(本例中该网口的IP地址为192.168.0.177，那么广播地址就是192.168.0.255)，主站广播端口号对应保护设备的UDP广播端口，本例中为1032(以实际为准)，或者启用向每个设备发送UDP广播报文功能；

举例：

要采集的继电保护装置的IP地址为192.168.0.107，UDP广播端口为1032。

新建设备¶

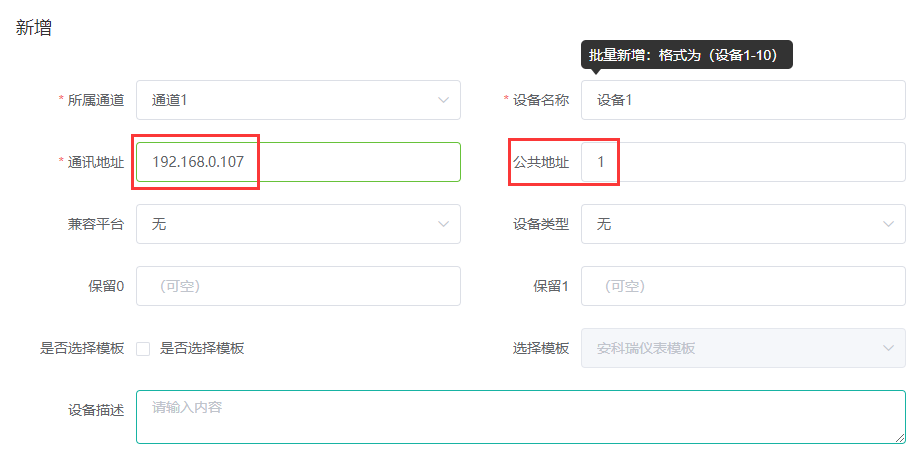

设备的通讯地址填写该保护的IP地址，本例中是192.168.0.107，公共地址填写该保护的103地址，本例中为1；

新建测点¶

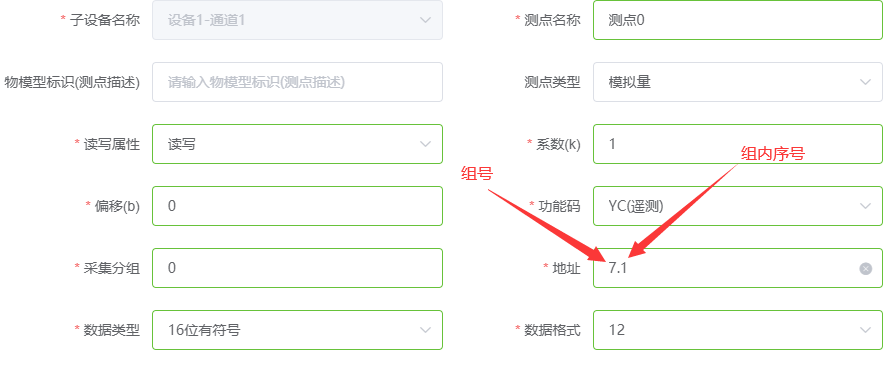

功能码按实际情况选择，地址7.1意为：

该测点所在的组号为7，在该组中的序号为1，数据类型与数据格式保持默认即可，协议会根据报文内容自动解析。

注意

通常情况下，有下表的对应关系，不按下表关系配置可能导致通讯异常；如需采集遥脉数据，还要在规约特征中填写遥脉组号。

属性	组号
遥测	7
遥信	8
遥脉(电量)	10
告警	5
动作	4
压板	14
遥控(跳/合)	11

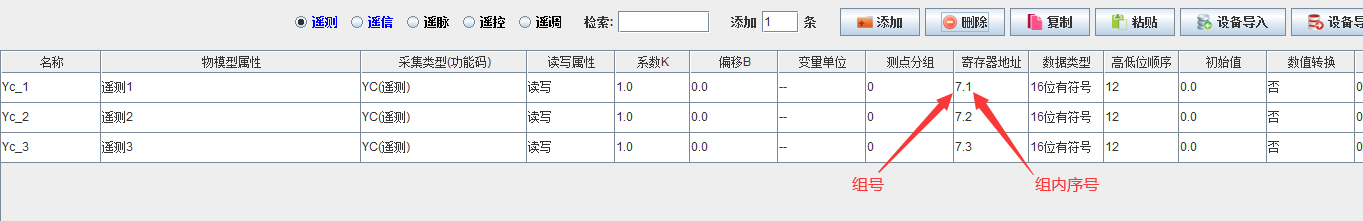

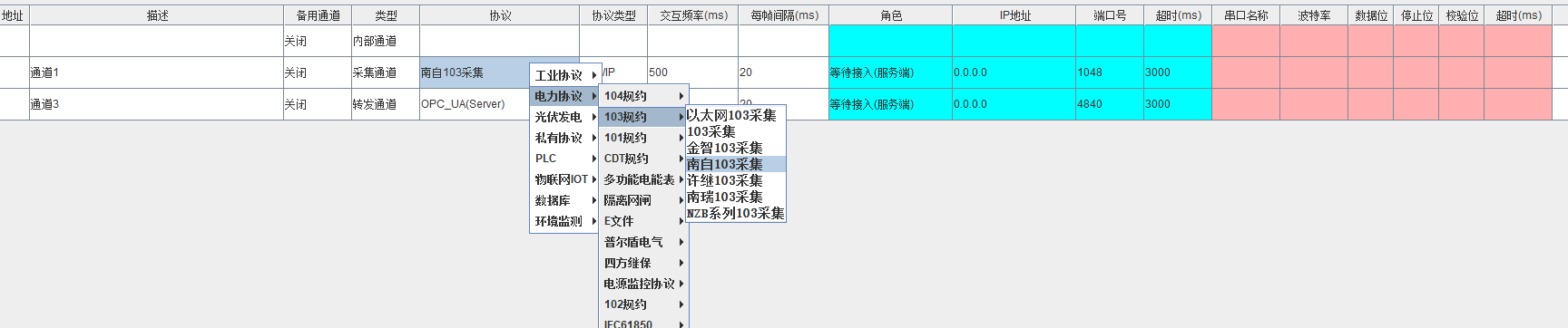

本地配置(南自103采集)¶
